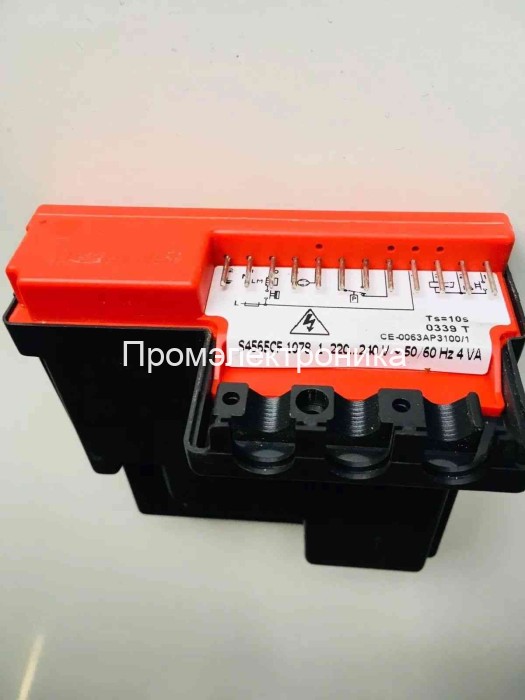

Honeywell S4565CF 1086 - контроллеры розжига серии S4565CF разработаны для применения в газовых котлах бытовых систем центрального отопления, комбинированных котлах и калориферах или водонагревателях с автоматической системой розжига. В этих системах регуляторы розжига S4565 используются совместно с газовыми регуляторами серии VK41. с целью создания оптимизированной подсистемы аварийной защиты, обеспечивающей безопасный розжиг и контроль пламени главной горелки отопительной установки. Комбинированная система обеспечивает безопасный программируемый розжиг, контроль пламени и регулирование потока газа к главной и/или пилотной горелке отопительной установки.

Блоки управления горением серии S4565CF 1086 - искровой розжиг горелки (Direct Burner Ignition = DBI) или розжиг с помощью пилотной горелки (Intermittent Pilot ignition = IP) с определенным безопасным временем розжига для применений с вентилятором и без него, с обнаружением пламени, мягкой или жесткой блокировкой, дополнительным дистанционным сбросом и фиксированными периодами ожидания и включением полной пусковой последовательности в случае погасания пламени.

Регуляторы розжига серии S4565CF 1086 на напряжение 220/240 В~ могут непосредственно включаться в электрическую цепь газового регулятора серии VK41...

Регуляторы розжига S4565CF 1086 не предназначены для непосредственного воздействия пламени. Контроллеры розжига серий S4565A обеспечивают отличные рабочие характеристики при высокой надежности. Предусмотрены модификации для различных систем розжига.

Особенности S4565CF 1086:

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), или системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема, предусмотренного на регуляторе сверху.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Регуляторы розжига серий S4565CF 1086 разработаны специально для применения в газовых бытовых отопительных установках.

Напряжение питания 220 ... 240 В~, 50/60 Гц (-15 % / +10 %)

Потребляемая мощность 4 ВА

Электрические соединения

Высоковольтный искровой разряд: плоская клемма 2,8 x 0,5 мм

Контроль пламени: плоская клемма 4,8 x 0,8 мм

Разъемы печатной платы: серии Molex 3003, пригодные для стыковки с гнездовым кабельным соединителем Molex 3001

Сброс блокировки

Регуляторы розжига S4565CF 1086 можно сбросить либо нажатием собственной / внешней кнопки сброса (суффиксы AF, BF, CF and DF), либо прерыванием постоянного питания (суффиксы PF, QF, RF и TF). Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
