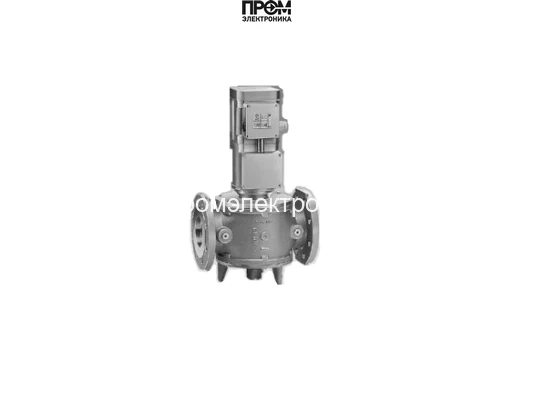

Газовый электромагнитный клапан Kromschroder VK 40F40ZMA93DS
VK 40F40ZMA93DS · артикул 85313026. Моторный запорный клапан для безопасного перекрытия газа или воздуха. В отличие от регулирующего клапана его основная задача — отключение потока.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 85313026
- Серия
- VK
- Тип
- Газовый клапан с электроприводом
- Номинальный диаметр
- DN 40
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 4 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Газовый электромагнитный клапан Kromschroder VK 40F40ZMA93DS
VK 40F40ZMA93DS · артикул 85313026. Моторный запорный клапан для безопасного перекрытия газа или воздуха. В отличие от регулирующего клапана его основная задача — отключение потока.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовый клапан с электроприводом |
| Номинальный диаметр | DN 40 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 4 bar |
| Характер открытия | Двухступенчатое исполнение |
| Напряжение питания | 110 В AC, 50/60 Гц |
| Корпус клапана | AlSi |
| Электрическое подключение | Металлическая клеммная коробка, IP 54 |
| Точка измерения давления | Резьбовые заглушки на входе и выходе |
| Регулировка расхода | Да |
Применение и подбор
Проверьте среду, максимальное входное давление, материал корпуса, напряжение и частоту питания. Для VK частота питания — существенная часть исполнения.
Уточните наличие двухступенчатого режима и указателей положения. Для исполнения X требуется отдельное руководство VK..X/VK..HX и соответствие условиям взрывозащиты.
Монтаж и ввод в работу
Монтажное положение и газовые соединения сверяют по полному обозначению и инструкции нужного исполнения. Корпус не должен испытывать нагрузку со стороны труб.
Управление приводом и указателями положения проверяют отдельно. Перед вводом в работу проверяют герметичность и фактическое закрытие. Для VK..X общая инструкция VK не заменяет специальную.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VK | Моторный запорный клапан. |
| VK..Z | Двухступенчатое исполнение. |
| VK..X / VK..HX | Специальное взрывозащищённое исполнение с отдельными условиями. |
| Материал A / G | Разные материалы корпуса. |
FAQ по выбору и эксплуатации
Достаточно ли указать 230 В при заказе VK?
Нужно также указать частоту и полный код электрического исполнения, давление и требуемые сигналы положения.
Совпадает ли двухступенчатый VK с пропорциональным регулятором?
Двухступенчатое переключение и плавное регулирование — разные функции. Их согласуют с системой управления.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VK 40F40ZMA93DS: техническое описание
Kromschroder VK 40F40ZMA93DS — газовый клапан с электроприводом. Электродвигатель перемещает запорный орган газового клапана по команде управления. Моторный привод и его время хода отличают такое исполнение от быстродействующей катушки обычного электромагнитного клапана.
Клапанная и трубопроводная часть: номинальный диаметр — DN 40; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 4 бар; корпус клапана — AlSi. Эти данные определяют механическую совместимость и допустимый режим давления.
Привод и оснащение: напряжение питания — 110 В AC, 50/60 Гц; регулировка расхода — да. Электрическое исполнение и регулировка относятся к точному варианту VK.
Перед заменой сверяют DN, корпус, давление, питание, время открытия и закрытия, концевые контакты, регулировку расхода и монтажное положение.
Для заказа и проверки исполнения используют восьмизначный артикул 85313026 и полное обозначение VK 40F40ZMA93DS. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VK 40F40ZMA93DS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VK | Тип | Газовый клапан с электроприводом |
| 40 | Номинальный диаметр | DN 40 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 40 | Входное давление | Максимальное входное давление pu: 4 bar |
| Z | Характер открытия | Двухступенчатое исполнение |
| M | Напряжение питания | 110 В AC, 50/60 Гц |
| A | Корпус клапана | AlSi |
| 9 | Электрическое подключение | Металлическая клеммная коробка, IP 54 |
| 3 | Точка измерения давления | Резьбовые заглушки на входе и выходе |
| D | Регулировка расхода | Да |
Характеристики
- Наименование
- Газовый электромагнитный клапан Kromschroder VK 40F40ZMA93DS
- Артикул производителя
- 85313026
- Серия
- VK
- Тип
- Газовый клапан с электроприводом
- Номинальный диаметр
- DN 40
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 4 bar
- Характер открытия
- Двухступенчатое исполнение
- Напряжение питания
- 110 В AC, 50/60 Гц
- Корпус клапана
- AlSi
- Электрическое подключение
- Металлическая клеммная коробка, IP 54
- Точка измерения давления
- Резьбовые заглушки на входе и выходе
- Регулировка расхода
- Да
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VK 40F40ZMA93DS85313026 | VK 40F40W6A93DS85312028 | VK 40F40ZT5A93DS85313022 |
|---|---|---|---|
| Характер открытия | Двухступенчатое исполнение | Не подтверждено | Двухступенчатое исполнение |
| Напряжение питания | 110 В AC, 50/60 Гц | 230 В AC, 60 Гц | 220/240 В AC, 50 Гц |

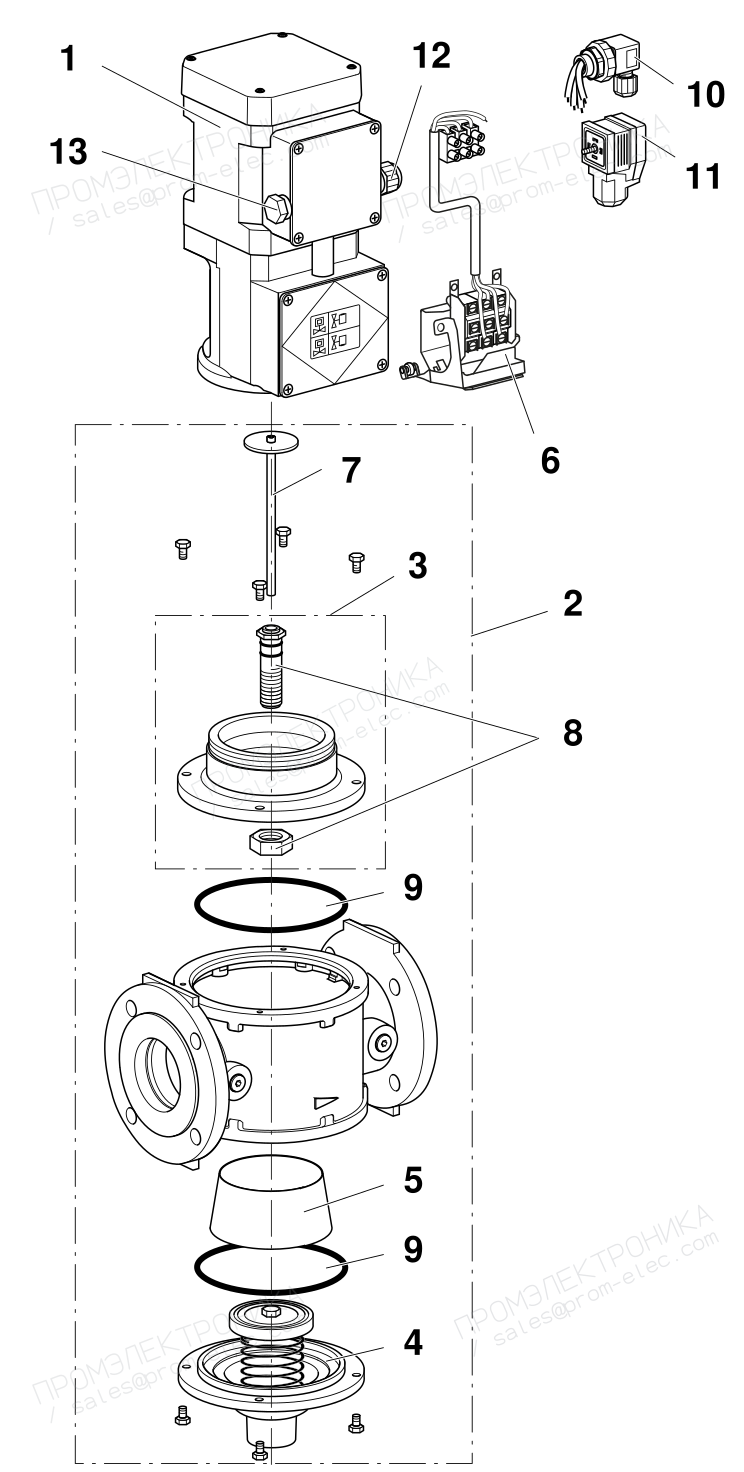

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VK 40F40ZMA93DS · 85313026 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 75448314 | AVK ZM9S /B | 1 |
| 2 | 74918689 | Корпус клапана VK 40FA /BValve Body VK 40FA /B | 1 |
| 3 | 74915800 | Верхняя крышка клапана VK40A /BTop Valve Cover VK40A /B | 1 |
| 4 | 74915792 | Нижняя крышка клапана VK40A /BBottom Valve Cover VK40A /B | 1 |
| 5 | 35435338 | Сетчатый фильтр VK40, VGBF40Strainer VK40, VGBF40 | 1 |
| 7 | 74918712 | Шток клапана VK 40 /BValve Spindle VK 40 /B | 1 |
| 8 | 74911635 | Направляющий винт VK 40-100 /BGuiding screw VK 40-100 /B | 1 |
| 9 | 03109274 | Уплотнительное кольцо 98x3 NBR 70 Shore чёрныйO-Ring 98x3 NBR 70 Shore black | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
