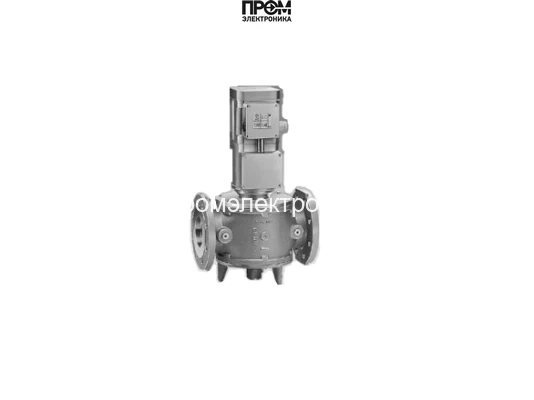

Газовый электромагнитный клапан Kromschroder VK 100F10MA93D
VK 100F10MA93D · артикул 85311071. Моторный запорный клапан для безопасного перекрытия газа или воздуха. В отличие от регулирующего клапана его основная задача — отключение потока.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 85311071
- Серия
- VK
- Тип
- Газовый клапан с электроприводом
- Номинальный диаметр
- DN 100
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 1 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Газовый электромагнитный клапан Kromschroder VK 100F10MA93D
VK 100F10MA93D · артикул 85311071. Моторный запорный клапан для безопасного перекрытия газа или воздуха. В отличие от регулирующего клапана его основная задача — отключение потока.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовый клапан с электроприводом |
| Номинальный диаметр | DN 100 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 1 bar |
| Напряжение питания | 110 В AC, 50/60 Гц |
| Корпус клапана | AlSi |
| Электрическое подключение | Металлическая клеммная коробка, IP 54 |
| Точка измерения давления | Резьбовые заглушки на входе и выходе |
| Регулировка расхода | Да |
Применение и подбор
Проверьте среду, максимальное входное давление, материал корпуса, напряжение и частоту питания. Для VK частота питания — существенная часть исполнения.
Уточните наличие двухступенчатого режима и указателей положения. Для исполнения X требуется отдельное руководство VK..X/VK..HX и соответствие условиям взрывозащиты.
Монтаж и ввод в работу
Монтажное положение и газовые соединения сверяют по полному обозначению и инструкции нужного исполнения. Корпус не должен испытывать нагрузку со стороны труб.
Управление приводом и указателями положения проверяют отдельно. Перед вводом в работу проверяют герметичность и фактическое закрытие. Для VK..X общая инструкция VK не заменяет специальную.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VK | Моторный запорный клапан. |
| VK..Z | Двухступенчатое исполнение. |
| VK..X / VK..HX | Специальное взрывозащищённое исполнение с отдельными условиями. |
| Материал A / G | Разные материалы корпуса. |
FAQ по выбору и эксплуатации
Достаточно ли указать 230 В при заказе VK?
Нужно также указать частоту и полный код электрического исполнения, давление и требуемые сигналы положения.
Совпадает ли двухступенчатый VK с пропорциональным регулятором?
Двухступенчатое переключение и плавное регулирование — разные функции. Их согласуют с системой управления.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VK 100F10MA93D: техническое описание
Kromschroder VK 100F10MA93D — газовый клапан с электроприводом. Электродвигатель перемещает запорный орган газового клапана по команде управления. Моторный привод и его время хода отличают такое исполнение от быстродействующей катушки обычного электромагнитного клапана.
Клапанная и трубопроводная часть: номинальный диаметр — DN 100; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 1 бар; корпус клапана — AlSi. Эти данные определяют механическую совместимость и допустимый режим давления.
Привод и оснащение: напряжение питания — 110 В AC, 50/60 Гц; регулировка расхода — да. Электрическое исполнение и регулировка относятся к точному варианту VK.
Перед заменой сверяют DN, корпус, давление, питание, время открытия и закрытия, концевые контакты, регулировку расхода и монтажное положение.
Для заказа и проверки исполнения используют восьмизначный артикул 85311071 и полное обозначение VK 100F10MA93D. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VK 100F10MA93D
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VK | Тип | Газовый клапан с электроприводом |
| 100 | Номинальный диаметр | DN 100 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 10 | Входное давление | Максимальное входное давление pu: 1 bar |
| M | Напряжение питания | 110 В AC, 50/60 Гц |
| A | Корпус клапана | AlSi |
| 9 | Электрическое подключение | Металлическая клеммная коробка, IP 54 |
| 3 | Точка измерения давления | Резьбовые заглушки на входе и выходе |
| D | Регулировка расхода | Да |
Характеристики
- Наименование
- Газовый электромагнитный клапан Kromschroder VK 100F10MA93D
- Артикул производителя
- 85311071
- Серия
- VK
- Тип
- Газовый клапан с электроприводом
- Номинальный диаметр
- DN 100
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 1 bar
- Напряжение питания
- 110 В AC, 50/60 Гц
- Корпус клапана
- AlSi
- Электрическое подключение
- Металлическая клеммная коробка, IP 54
- Точка измерения давления
- Резьбовые заглушки на входе и выходе
- Регулировка расхода
- Да
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VK 100F10MA93D85311071 | VK 100F10MA6L3DS2Z85314402 | VK 100F10MA93DS85312071 |
|---|---|---|---|
| Электрическое подключение | Металлическая клеммная коробка, IP 54 | Не подтверждено | Металлическая клеммная коробка, IP 54 |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VK 100F10MA93D · 85311071 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 75448304 | AVK M9 /B | 1 |
| 2 | 74918682 | Корпус клапана VK 100FA /BValve Body VK 100FA /B | 1 |
| 3 | 74918543 | Верхняя крышка клапана VK80/100A /BTop Valve Cover VK80/100A /B | 1 |
| 4 | 74915796 | Нижняя крышка клапана VK100A /BBottom Valve Cover VK100A /B | 1 |
| 5 | 74919323 | Сетчатый фильтр VK/VG100 /BStrainer VK/VG100 /B | 1 |
| 7 | 74918715 | Шток клапана VK 100 /BValve Spindle VK 100 /B | 1 |
| 8 | 74911635 | Направляющий винт VK 40-100 /BGuiding screw VK 40-100 /B | 1 |
| 9 | 03109277 | Уплотнительное кольцо 170x3 NBR 70 Shore чёрныйO-ring 170x3 NBR 70 Shore black | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
