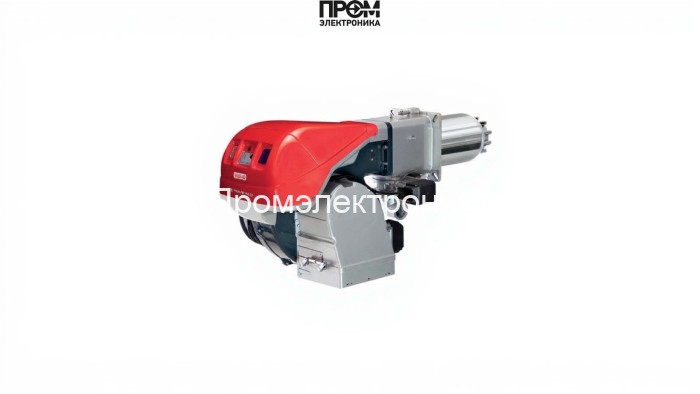

Газовая горелка Riello RS 310/M MZ TC

Газовая горелка Riello RS 310/M MZ TC — техническое описание и состав

Газовая горелка Riello RS 310/M MZ TC — промышленное решение для котельных и теплогенерирующих установок, спроектированное для стабильной работы в диапазоне мощности 600–3900 кВт. Конструкция ориентирована на высокую надежность, простоту интеграции и соответствие современным требованиям по энергоэффективности и выбросам 2026 года.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ;
• Мощность: 600–3900 кВт;
• Напряжение питания: 380 В; электродвигатель 7500 Вт; потребляемая мощность 8800 Вт;
• Расход газа: 60–390 нм³/ч; номинальные фланцы DN65 / DN80;
• Длина пламенной трубы: 519 мм; тип — стандартная;
• Класс защиты: IP54; рабочая температура 0–40 °C; вес 250 кг; габариты 168.7×89×79 см.

Состав и основные узлы горелки

Модульная архитектура горелки включает ключевые компоненты для безопасной, регулируемой и экономичной подачи топлива и контроля горения:

• Топливный насос — обеспечивает стабильное давление и подачу газа/смеси в форсунки;
• Форсунки — формируют факел и обеспечивают оптимальное распыление топлива;
• Клапан (аварийный/регулирующий) — двух- или трехступенчатая система перекрытия и дозирования;
• Сервопривод — управляет положением клапанов и заслонок для точного регулирования мощности;
• Трансформатор розжига и электроды — надежный инициатор воспламенения с диагностикой искрообразования;
• Датчик пламени — оптическая/ионная система контроля наличия пламени с быстрым срабатыванием;
• Топочный автомат — блок управления горением с логикой безопасности, PID-регулированием и интерфейсом для интеграции в систему управления котельной;
• Реле давления — контроль входного/рабочего давления газа и аварийное отключение при отклонениях.

Особенности управления и безопасности

• Прогрессивная схема управления обеспечивает плавное изменение подачи топлива и снижение выбросов NOx;
• Интегрированный блок управления поддерживает телеметрию, аварийную логику и подключение к внешней автоматике;
• Система защиты с реле давления и контролем пламени минимизирует риск аварийных ситуаций;
• Компоненты рассчитаны на эксплуатацию при противодавлении от -0.5 до 17.97 мбар.

Монтаж, обслуживание и эксплуатация

• Монтаж и пусконаладка — только квалифицированными специалистами в соответствии с инструкцией Riello;
• Регулярные технологические проверки: контроль состояния форсунок, электродов, датчика пламени и реле давления не реже одного раза в 6 месяцев;
• Плановое ТО сервопривода и электродвигателя: смазка, проверка подшипников и электрических соединений;
• Рекомендовано использование оригинальных запасных частей для сохранения рабочих характеристик и соответствия экологическим нормам.

Riello RS 310/M MZ TC — оптимальное решение для промышленных котельных, где требуется высокая мощность, точное управление подачей топлива и расширенные функции безопасности, реализованные через топливный насос, форсунки, датчики и автоматические блоки управления.
