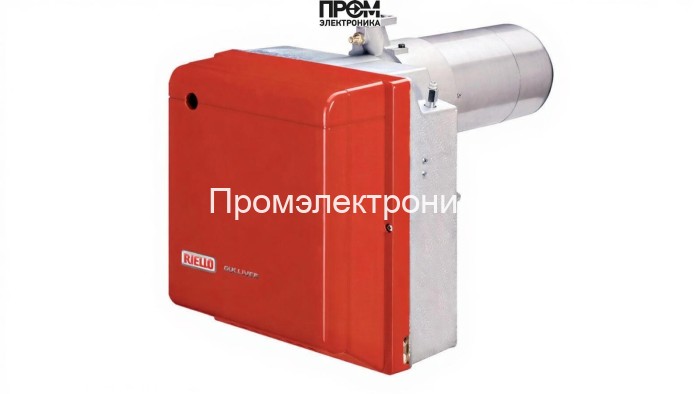

Газовая горелка Riello Gulliver RS5F — техническое описание и состав

Представляем техническое описание одноступенчатой газовой горелки Riello Gulliver RS5F (арт. 3761971). Устройство спроектировано для промышленных котельных и теплогенераторов с диапазоном тепловой нагрузки 160–330 кВт. Конструкция ориентирована на надежность, простоту сервисного обслуживания и минимизацию эксплуатационных потерь при режимах постоянной нагрузки. Ниже изложены конструктивные узлы, функциональные характеристики и рекомендации по эксплуатации в инженерном стиле.

Ключевые технические параметры

• Мощность: 160–330 кВт
• Расход газа: 16–33 нм³/ч
• Диаметр пламенной трубы: 137 мм; длина пламенной трубы: 225 мм (минимум 203 мм)
• Электропитание: 220–230 В, 50–60 Гц; электродвигатель 250 Вт; потребляемая мощность 430 Вт
• Рабочая температура: 0…+40 °C; противодавление: −0.2…3.4 мбар
• Классы защиты: корпус IP40, электроузел IP20; уровень шума 82 дБ; вес 19 кг

Состав горелки — основные детали и их функции

Система горелки объединяет ряд ответственных компонентов, каждый из которых обеспечивает безопасную и стабильную работу агрегата:

• Топливный насос — обеспечивает подачу и стабильное давление газа в рампу при изменениях сетевого давления, минимизирует пульсации расхода;
• Датчик пламени — фиксирует наличие факела, подаёт сигнал в топочный автомат при обнаружении погасания; критичен для защитных схем;
• Топочный автомат — управляющий блок с функцией последовательности пуска/остановки, диагностикой неисправностей и защитными таймингами;
• Трансформатор розжига — формирует высоковольтный импульс для зажигания газа на электродах; рассчитан на промышленный режим работы;
• Реле давления — контроль минимального и максимального давления в газовой магистрали, интерфейс защиты топочного автомата;
• Форсунки — обеспечивают распыл и дозирование газа в пламеголовке, критичны для оптимизации факеловой геометрии и снижения NOx;
• Сервопривод — управление воздушной заслонкой и регулировка соотношения воздух/газ при пуске и останове;
• Клапан — блок газовых клапанов (основной/запорный) с возможностью подключения блока контроля герметичности;
• Электроды — напряжение розжига передаётся на электроды для образования искры и инициации факела.

Эксплуатация, сервис и безопасность

• Пуск и остановка выполняются топочным автоматом в предписанной последовательности; перед пуском — проверка состояния реле давления и герметичности газовой линии.
• Инспекция электродов и трансформатора розжига — визуально и по сопротивлению, плановая замена при снижении эффективности розжига.
• Контроль датчика пламени и проверка работы форсунок на отсутствие засоров — обязательная процедура при плановом ТО.
• Сервопривод воздушной заслонки должен обслуживаться согласно регламенту: проверка положения, люфтов и мотор-редуктора.

Инженерные рекомендации

• Подключать только по схеме производителя, соблюдать требования по заземлению и классам защиты (IP20 для электроузла).
• При замене форсунок и клапанов использовать узлы, соответствующие типоразмеру пламенной трубы (Ø137 мм) и рабочему давлению.
• Для обеспечения энергоэффективности и соответствия нормативам 2026 года по эмиссии NOx — проводить настройку соотношения воздух/газ и проверку факела после сервисных операций.

Riello Gulliver RS5F — решение для объектов, где важна повторяемость параметров горения, простота обслуживания и высокая степень интеграции стандартных узлов: насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Комплектность и унификация деталей упрощают логистику запчастей и сокращают время ремонта на объекте.
