Газовая горелка Riello RS 50 TL

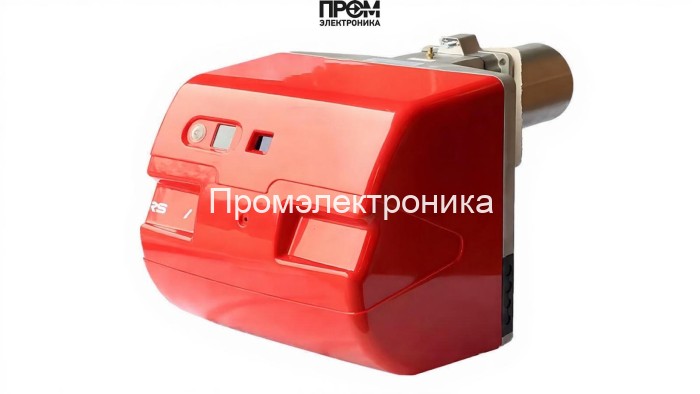

Газовая горелка Riello RS 50 TL — техническое описание и компоновка узлов

Данный документ содержит структурированное техническое описание газовой модульной горелки Riello RS 50 TL, спроектированной для промышленного и коммунального теплопроизводства. Горелка исполнена в электронно‑модулируемом (прогрессивном) варианте и рассчитана на диапазон мощности 115–600 кВт. Конструкция ориентирована на долговременную эксплуатацию при номинальном электропитании 220/380 В и обеспечивает минимальные выбросы NOx при оптимизированной подаче топлива и воздуха.

Ключевые компоненты и их функции

• Топливный насос — обеспечивает стабильное давление газа/топлива в системе подачи; интеграция с регулятором модуляции позволяет сохранять постоянную скорость потока при изменении нагрузки.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения; реализует быстрый вывод команды на останов при пропадании пламени.
• Топочный автомат (электронный блок управления) — выполняет модуляцию подачи топлива, последовательность розжига, самодиагностику и интерфейс с внешними системами управления.
• Трансформатор розжига — высоковольтный узел, формирующий искру для инициации горения; рассчитан на циклические нагрузки розжига и обеспечивает стабильную искру в диапазоне рабочих условий.
• Реле давления — контролирует перепад и противодавление в камере сгорания; при выходе параметров за пределы допустимого интервала инициирует защитную блокировку.
• Форсунки (горелочные сопла) — обеспечивают тонкое распыление/формирование факела; конструкция форсунок оптимизирована под удлинённую пламенную трубу (351×140 мм).
• Сервопривод — автоматическое управление воздушной заслонкой; обеспечивает синхронную регулировку со скоростью подачи топлива для сохранения оптимального соотношения воздух‑газ.
• Клапан (газовый распределительный клапан) — многоступенчатый запорный элемент с блокировками безопасности; допускает интеграцию опционального блока контроля герметичности.
• Электроды — элементы розжига и контроля пламени, выполненные с устойчивостью к коррозии и высоким температурным циклам.

Технические характеристики и эксплуатационные особенности

• Диапазон мощности: 115–600 кВт; два режима регулирования доступны в отдельных исполнениях (290–580 кВт).
• Электропитание и потребление: 220/380 В, суммарная потребляемая мощность системы до 750 Вт; двигатель вентилятора 650 Вт.
• Параметры пламенной трубы: удлинённая конфигурация 351 мм × Ø140 мм для стабильного факела и равномерного теплопереноса.
• Рабочие условия: температура от 0 до +40 °C; противодавление в камере сгорания от −0.5 до 8.5 мбар; расход газа 12–58 нм³/ч.
• Классы защиты: корпус IP40; электрический шкаф IP44; уровень шума — 83 дБ при номинальной работе.

Монтаж, управление и обслуживание

• Монтажный фланец и уплотнительные элементы поставляются для быстрой установки; газовая рампа подбирается индивидуально по проекту.
• Интерфейсы: цифровой менеджер горения поддерживает интеграцию с системами автоматизации и позволяет удалённую диагностику логов работы.
• Регламент: проверка герметичности газовых соединений, инспекция форсунок и электродов, балансировка вентилятора и тесты датчиков пламени и реле давления.
• Безопасность: автоматические защитные блокировки по сигналам датчиков, аварийная остановка и механизм закрытия клапана при нештатных режимах.

Riello RS 50 TL — решение для котельных и теплогенераторов, где приоритеты — стабильность факела, точная модуляция мощности и соответствие современным экологическим нормам. Конфигурация узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает комплексную управляемость и простоту обслуживания в промышленных условиях.
