Мощность и противодавление
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.
Kromschroder

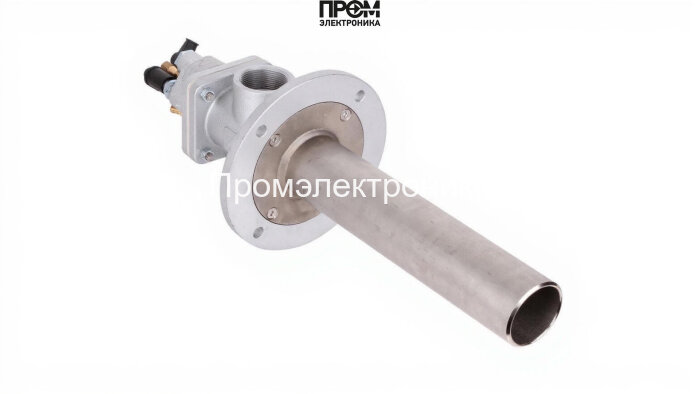

Газовая горелка Kromschroder BIO 65RBZ-300/35-(54)EZ
Газовая горелка Kromschroder BIO 65RBZ-300/35-(54)EZ. Полное обозначение и параметры исполнения уточняются по маркировке оборудования.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84299190
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
BIO 65RBZ-300/35-(54)EZ · артикул 84299190. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Газовая горелка Kromschroder BIO 65RBZ-300/35-(54)EZ: техническое описание
Газовая горелка Kromschroder BIO 65RBZ-300/35-(54)EZ — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая.
Рабочая область характеризуется параметрами: диапазон мощности — от 9 до 90 кВт. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.
Монтажное исполнение: длина пламенной трубы — 300 мм. Длина и диаметр пламенной трубы должны соответствовать толщине дверцы, геометрии топки и требованиям изготовителя теплогенератора.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 84299190. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
Характеристики
- Наименование
- Газовая горелка Kromschroder BIO 65RBZ-300/35-(54)EZ
- Артикул производителя
- 84299190
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIO 65RBZ-300/35-(54)EZ · 84299190 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927816 | Комплект держателя электрода LT BR 65electrode holder set LT BR 65 | 1 |
| 7 | 74330401 | Стержень электрода BR 65 L35electrode rod BR 65 L35 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920282 | Комплект уплотнений BIO 65Gasket set BIO 65 | 1 |
| 16 | 74921752 | Уплотнение газового корпуса BR 65 (упаковка: 5 шт.)gas housing gasket BR 65 (VE=5pcs) | 1 |
| 16 | 74922168 | Уплотнение газового корпуса BR 65 (упаковка: 25 шт.)gas housing gasket BR 65 (VE=25pcs) | 1 |
| 17 | 74921761 | Монтажное уплотнение BR 65 (упаковка: 5 шт.)mounting gasket BR 65 (VE=5pcs) | 1 |
| 20 | 74331161 | Головка горелки BR 65RBZ (54)burner head BR 65RBZ (54) | 1 |
| 25 | 74954698 | Комплект воздушного корпуса BR 65air housing set BR 65 | 1 |
| 26 | 74955453 | Жаровая труба в сборе BIO 65 300/35 Zburner tube assy. BIO 65 300/35 Z | 1 |
| 28 | 74957725 | Горелочная вставка BIO 65RBZ 35 (54)burner insert BIO 65RBZ 35 (54) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
