Мощность и противодавление
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.
Kromschroder

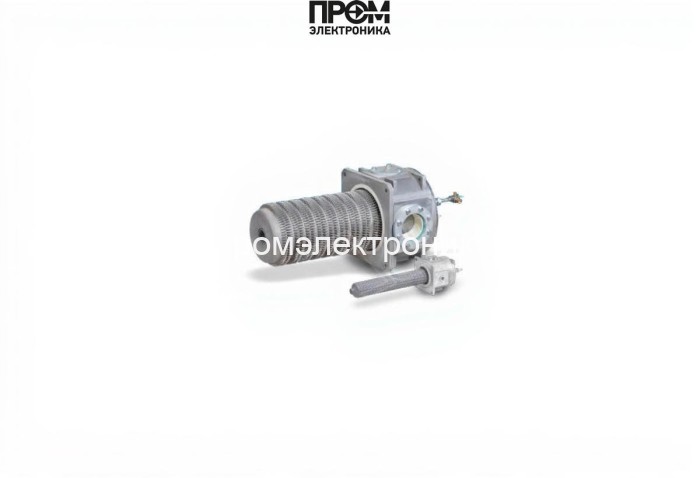

Газовая горелка Kromschroder ECOMAX 1M545-SB/R-(33)B
Газовая горелка Kromschroder ECOMAX 1M545-SB/R-(33)B. Полное обозначение и параметры исполнения уточняются по маркировке оборудования.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 21802377
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Инструкция для этого исполнения требует уточнения. Ниже приведены доступные каталожные сведения. Монтажные размеры, схему подключения и настройки следует сверить по руководству именно этой версии. Уточните исполнение у менеджера.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
ECOMAX 1M545-SB/R-(33)B- · артикул 21802377. Каталожное исполнение Kromschroder.
Подбор и сравнение
| Что сопоставить | Условие |
|---|---|
| Полное обозначение и конструктивная версия | Сверить для этого полного исполнения и установленного узла. |
| Среда, давление, температура и расход | Сверить для этого полного исполнения и установленного узла. |
| Присоединения и монтажная длина | Сверить для этого полного исполнения и установленного узла. |
| Материал и комплектность узла | Сверить для этого полного исполнения и установленного узла. |
Подготовка к монтажу или замене
Для этого исполнения требуется руководство, соответствующее его поколению. Монтажное положение, электрические соединения и числовые настройки по документации соседней серии не назначаются.
FAQ по подбору
Достаточно ли названия серии для замены?
Сравните полное обозначение и конструктивная версия, среда, давление, температура и расход, присоединения и монтажная длина, материал и комплектность узла. Подтверждённый переход, если он найден, указан в таблице замен с условиями.
Что приложить для уточнения исполнения?
Фотографию шильдика, схему подключения или установки и полный код ECOMAX 1M545-SB/R-(33)B-. Сохраняйте буквенные индексы и параметры после косой черты.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Газовая горелка Kromschroder ECOMAX 1M545-SB/R-(33)B: техническое описание
Газовая горелка Kromschroder ECOMAX 1M545-SB/R-(33)B — дутьевая горелка, в которой топливо смешивается с воздухом, подаваемым вентилятором, и сжигается в топке теплогенератора. Подбор ведут по рабочему диапазону мощности и противодавления, виду топлива, способу регулирования и геометрии пламенной головы. Для данного варианта указаны: топливо — газовая.
Рабочая область характеризуется параметрами: диапазон мощности — от 5 до 500 кВт. Мощность и противодавление рассматривают совместно по рабочей диаграмме: отдельное попадание каждого значения в диапазон ещё не подтверждает выбранную рабочую точку.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 21802377. Для подтверждения взаимозаменяемости также проверяют топливо, рабочую точку мощности и противодавления, регулирование, пламенную голову и газовую рампу; совпадение только производителя или части маркировки недостаточно.
Характеристики
- Наименование
- Газовая горелка Kromschroder ECOMAX 1M545-SB/R-(33)B
- Артикул производителя
- 21802377
Техническая документация
Габаритные чертежи
Откройте нужную страницу и выберите размер для полного обозначения изделия. Размеры соседних исполнений могут отличаться.

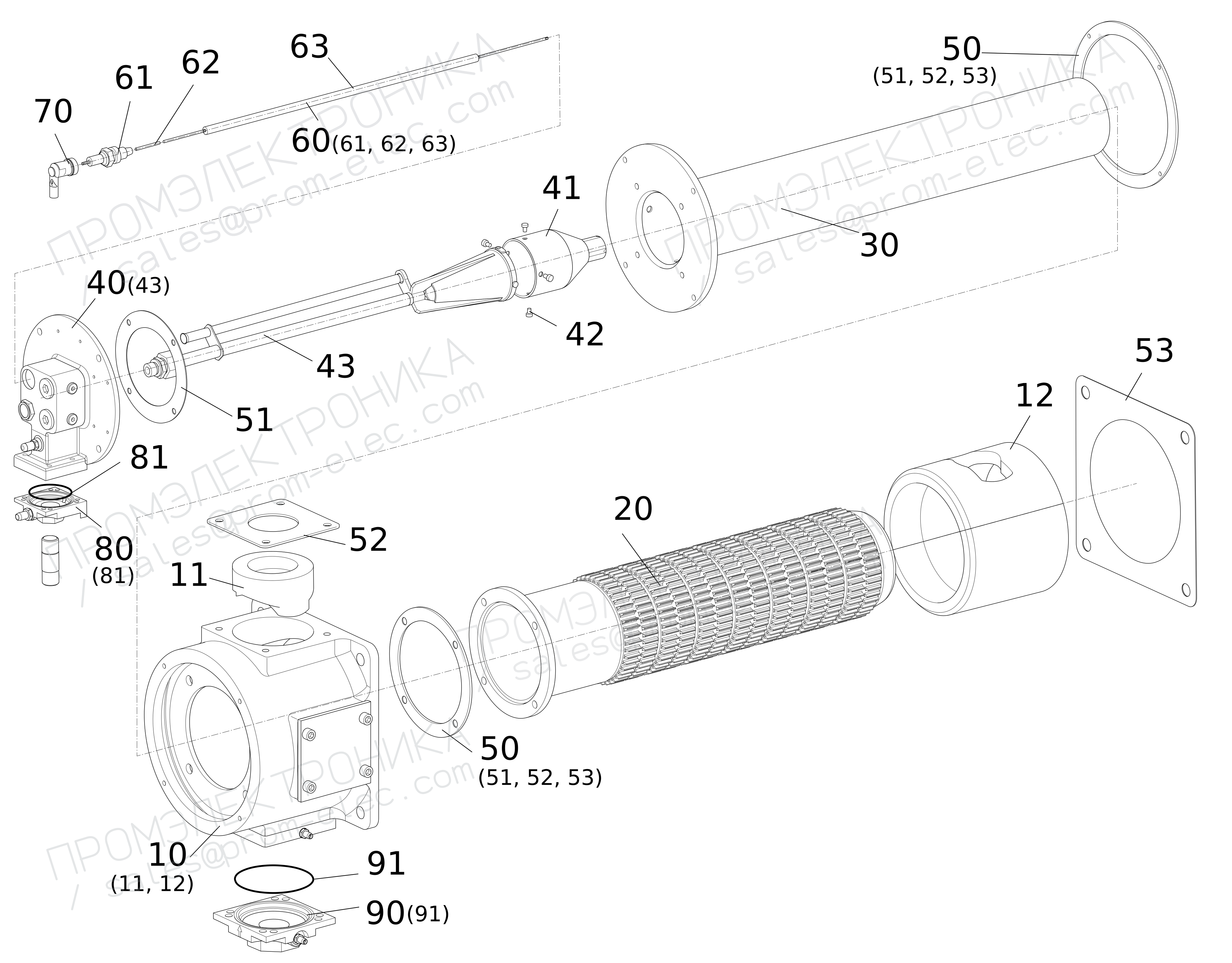

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ECOMAX 1M545-SB/R-(33)B- · 21802377 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 10 | 21803084 | Корпусной узел Eco 1MCasing-unit Eco 1M | 1 |
| 11 | 22804012 | Теплоизоляция 1/2(A) -casing/flue gas-130HDInsulation 1/2(A) -casing/flue gas-130HD | 1 |
| 12 | 22804036 | Теплоизоляция 1M(A)-casing-130HDInsulation 1M(A)-casing-130HD | 1 |
| 20 | 21800079 | Узел рекуператора Eco 1M545+Recu-unit Eco 1M545+ | 1 |
| 30 | 21800078 | Узел AGT ECO 1M545+AGT-unit ECO 1M545+ | 1 |
| 40 | 21802418 | Газовая вставка ECO 1M-545-SB/(33)gas-insert ECO 1M-545-SB/(33) | 1 |
| 41 | 22112547 | Камера сгорания Eco 1 Ø 21/Ø 28,5-MT-SiSiCCom. chamber Eco 1 Ø 21/Ø 28,5-MT-SiSiC | 1 |
| 42 | 22107193 | Болт Eco 1-Ø 8/Ø14x 18-SiSiCBolt Eco 1-Ø 8/Ø14x 18-SiSiC | 1 |
| 43 | 21802411 | Газовое копьё Eco 1M-545-SB/(33)Gas-lance Eco 1M-545-SB/(33) | 1 |
| 50 | 21800070 | Комплект уплотнений Eco 1M/2MGasket-Set Eco 1M/2M | 1 |
| 51 | 21803707 | Уплотнение ECO 1/2/3-gafl-intermfl (упаковка: 5 шт.)gasket ECO 1/2/3-gafl-intermfl (VE=5pcs) | 1 |
| 52 | 21803709 | Уплотнение ECO 1/2-cas-waste gas (упаковка: 5 шт.)gasket ECO 1/2-cas-waste gas (VE=5pcs) | 1 |
| 53 | 21803710 | Уплотнение ECO 1M/2M-cas-furnace (упаковка: 5 шт.)gasket ECO 1M/2M-cas-furnace (VE=5pcs) | 1 |
| 60 | 21101150 | Электрод Eco 1- 545-A= 566-MTElectrode Eco 1- 545-A= 566-MT | 1 |
| 61 | 21803836 | Свеча зажигания M14x1,25 - G 1/2spark plug M14x1,25 - G 1/2 | 1 |
| 62 | 22803728 | Стопорный штифт L4 x 40-1.8159C-lock pin L4 x 40-1.8159 | 1 |
| 63 | 21802873 | Стержень электрода Eco 1-545-BElectr.Rod Eco 1-545-B | 1 |
| 70 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 80 | 74924911 | FL 115RH /B | 1 |
| 81 | 21803711 | Уплотнительное кольцо 48x2 FKM 70 Shore зелёный(VE=5STCK)O-ring 48x2 FKM 70 Shore green(VE=5STCK) | 1 |
| 90 | 74924914 | FL 225RH-E /B | 1 |
| 91 | 21803716 | Уплотнительное кольцо 80x3 FKM 70 Shore зелёный (упаковка: 5 шт.)O-Ring 80x3 FKM 70 Shore green (VE=5pcs) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
