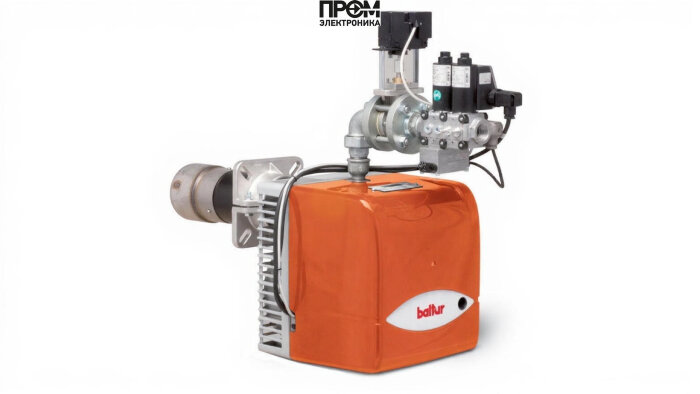

Газовая горелка Baltur BTG 15 ME MM410 F20S-R3/4-V

Газовая горелка Baltur BTG 15 ME — техническое описание, конструкция и узлы

Техническое описание предназначено для инженеров по эксплуатации и монтажу котельного оборудования. Газовая горелка Baltur BTG 15 ME — двухступенчатая установка мощностью 50–160 кВт, разработанная для стабильной работы в водогрейных и паровых котлах. Конструктивно рассчитана на подключение Rp 3/4" и работу при давлении рампы 1.9–10.5 мбар; длина пламенной трубы — 280 мм, электропитание — 220 В, потребляемая мощность — 185 Вт.

Ключевые узлы горелки и функциональное назначение

• Топливный насос — обеспечивает равномерную подачу топлива в газовую рампу, поддерживает требуемый расход 5–16.1 нм³/ч и стабильное давление на форсунках.
• Датчик пламени — защищает систему, фиксирует наличие факела и инициирует аварийную остановку при его исчезновении.
• Топочный автомат — реализует логику двухступенчатого управления, контролирует последовательность розжига, перехода между ступенями и самодиагностику.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов, обеспечивая надежный воспламенитель в любых эксплуатационных условиях.
• Реле давления — контролирует противодавление и состояние рампы, предотвращая работу при превышении допустимых значений (противодавление до 4 mbar).
• Форсунки — формируют рабочую геометрию факела внутри пламенной трубы 280 мм, оптимизированы под диапазон мощности 50–160 кВт.
• Сервопривод — точное управление клапаном/дросселем при переключении ступеней, повышает стабильность подачи газа и снижает динамические перегрузки.
• Клапан (запорный) — быстродействующий газовый запор для аварийного и нормального перекрытия подачи, выполнен с учетом требований безопасности.
• Электроды — проводники искрового розжига и средства контроля качества искры для стабильного запуска и поддержания горения.

Эксплуатационные особенности и рекомендации по наладке

• Пусконаладочные работы проводят сертифицированные специалисты с проверкой давления рампы 1.9–10.5 мбар и расхода 5–16.1 нм³/ч.
• Для обеспечения долговечности проверяйте состояние форсунок и пламенной трубы (280 мм) не реже одного раза в сезон.
• Контроль электрической части: проверка трансформатора розжига, целостности электродов и корректности работы датчика пламени при питании 220 В.
• Регулярная проверка реле давления и герметичности соединений Rp 3/4" исключит нештатные ситуации и просадки производительности.

Преимущества и SEO-ориентированные характеристики

• Широкий диапазон мощности 50–160 кВт — универсальность для котельных среднего и большого профиля.
• Двухступенчатая автоматика — экономия топлива и снижение механического износа.
• Комплект поставки включает голову сгорания и газовую рампу — минимальная доработка при монтаже.

Описание адаптировано под требования SEO 2026: ключевые запросы «газовая горелка Baltur BTG 15 ME», «горелка 50–160 кВт», «двухступенчатая горелка Rp 3/4"» и перечисление основных узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) повышают релевантность техзапросов и облегчают технический выбор при интеграции в котловые системы.
