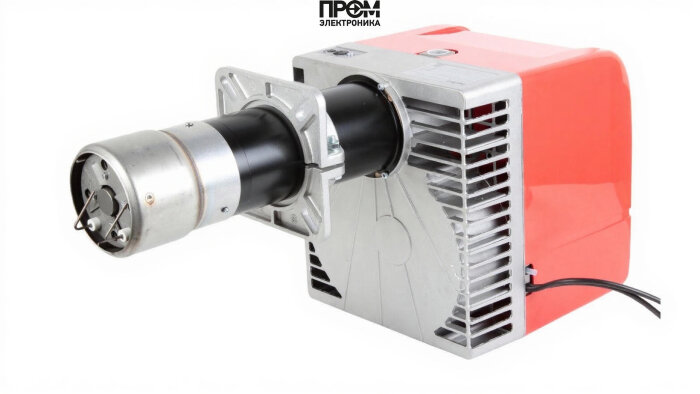

Газовая горелка Baltur BTG 20 MM407 A20C-R3/4-B

Газовая горелка Baltur BTG 20 MM407 A20C-R3/4-B — техническое описание и состав узлов

Газовая горелка Baltur BTG 20 — промышленно‑ориентированное решение для тепловых контуров мощностью 60–205 кВт. Описание составлено в строгом техническом стиле с акцентом на эксплуатационные параметры 2026 года: энергоэффективность, обслуживание, совместимость с системами автоматизации и требования безопасности. В тексте приведены составные детали горелки и их функциональная взаимосвязь.

Ключевые технические параметры (кратко)

• Мощность: 60–205 кВт
• Расход газа: 6–20.6 нм³/ч
• Питание: 220 В; двигатель 185 Вт (потребл. 330 Вт)
• Тип: одноступенчатая, длина пламенной трубы 300 мм
• Противодавление: 0–6 мбар; давление рампы: 3–23 мбар
• Класс защиты: IP40; вес: 17 кг

Состав и функциональные узлы горелки

Конструкция выполнена модульно и включает набор компонентов, обеспечивающих стабильный розжиг, дозирование топлива, регуляцию воздуха и автоматическую защиту:

• Топливный насос — обеспечивает подачу газа к форсункам и поддержание требуемого давления в рампе при колебаниях подачи.
• Форсунки — рассчитаны на диапазон расхода 6–20.6 нм³/ч; формируют факел и определяют начальные параметры горения.
• Клапан — запорный и регулировочный элемент, реализует аварийное перекрытие и корректировку подачи топлива при автоматизированном управлении.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения; интегрирован с системой безопасности.
• Трансформатор розжига — генерирует необходимое напряжение для электродов розжига и обеспечивает быстрое воспламенение газовой смеси.
• Электроды — механически закреплены в голове сгорания, обеспечивают стабильный искровой разряд при пуске.
• Топочный автомат — логическая панель управления, выполняет последовательность пуска/остановки, анализ состояния датчиков и выдачу команд на исполнительные устройства.
• Реле давления — мониторит противодавление в контуре и блокирует работу при выходе параметров за допустимые пределы.
• Сервопривод — исполнительный механизм для регулирования заслонок подачи воздуха и управления клапаном в режиме дистанционного регулирования.

Особенности обслуживания и эксплуатации

• Плановое ТО: проверка герметичности рампы, чистка форсунок и пламенной трубы, проверка состояния электродов и трансформатора розжига.
• Диагностика: топочный автомат фиксирует ошибки датчиков пламени и реле давления; при срабатывании система инициирует останов и протоколирование событий.
• Совместимость: тип соединения Rp 3/4" обеспечивает простую интеграцию в типовые котлы и теплообменники.

Заключение

Baltur BTG 20 MM407 A20C-R3/4-B — модульная газовая горелка, созданная для гарантированной и контролируемой работы в промышленной среде. Наличие ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает надежность, безопасность и удобство в обслуживании. При проектировании систем автоматизации рекомендуется учитывать параметры давления рампы и требования к электропитанию для корректной интеграции.
