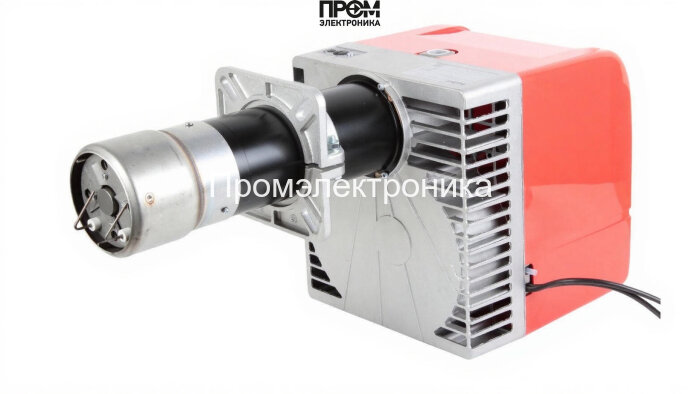

Газовая горелка Baltur BTG 20 MM405 A20C-R3/4

Газовая горелка Baltur BTG 20 MM405 A20C‑R3/4 — техническое описание и состав

Представленная газовая горелка Baltur BTG 20 — промышленное решение для водогрейных и паровых котлов мощностью 60–205 кВт. Техническое описание составлено в строгом, информативном стиле с учётом SEO 2026 года: целевые ключи — «газовая горелка», «горелки для котлов», «Baltur BTG 20» — равномерно распределены по тексту. Ниже приведены конструктивные элементы, основные технические параметры и рекомендации по эксплуатации, сформулированные кратко и однозначно для инженеров и сервисных специалистов.

Ключевые технические параметры

• Мощность: 60–205 кВт
• Тип: одноступенчатая газовая горелка
• Длина пламенной трубы: 300 мм
• Электропитание: 220 В; электродвигатель 185 Вт; потребляемая мощность 330 Вт
• Расход газа: 6–20.6 нм³/ч при давлении рампы 4–33.1 мбар
• Противодавление: 0–6 мбар
• Тип соединения: Rp 3/4"
• Класс защиты: IP40; вес 17 кг; габариты 69.5×30.3×36.8 см

Состав горелки — основные узлы и детали

Конструктивно Baltur BTG 20 выполнена модульно; для обслуживания и интеграции важно понимать составный перечень элементов и их функциональную роль:

• Топливный насос — обеспечивает стабильную подачу газа при заданном давлении рампы и компенсирует колебания в магистрали.
• Датчик пламени — оптический/ионный модуль контроля наличия пламени для гарантированной безопасности и быстрого отключения при авариях.
• Топочный автомат — управляющий модуль, реализующий логику розжига, контроля и блокировок в одноступенчатой схеме.
• Трансформатор розжига — генерирует импульсы высокого напряжения для электродов розжига и обеспечивает надежное поджигание смеси.
• Реле давления — мониторит давление газовой рампы и реализует защитные блокировки при выходе параметров за допустимые пределы.
• Форсунки — обеспечивают распыление и формирование факела в пламенной трубе; комплектуется специализированной головкой сгорания.
• Сервопривод — регулирует положения заслонок и подачу топлива в случае использования дополнительных функций регулирования.
• Клапан (вентиль газовый) — запорный элемент с электроприводом для быстрого перекрытия топлива при авариях.
• Электроды — электродные пары для розжига и контроля пламени; выдерживают рабочие циклы и обеспечивают стабильный старт.

Монтаж, эксплуатация и обслуживание

• Монтаж — осуществлять уполномоченным персоналом с проверкой совместимости по фланцу Rp 3/4" и тепловой нагрузке котла.
• Пусконаладка — контроль давления рампы 4–33.1 мбар и противодавления 0–6 мбар; настройка расхода 6–20.6 нм³/ч.
• Техническое обслуживание — регулярная проверка датчика пламени, состояния электродов и форсунок, тестирование реле давления и трансформатора розжига не реже 1 раза в год.

Baltur BTG 20 — оптимальный выбор для модернизации и промышленной эксплуатации: модульная конструкция и полный набор элементов (насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают надёжность, безопасность и простоту сервиса.
