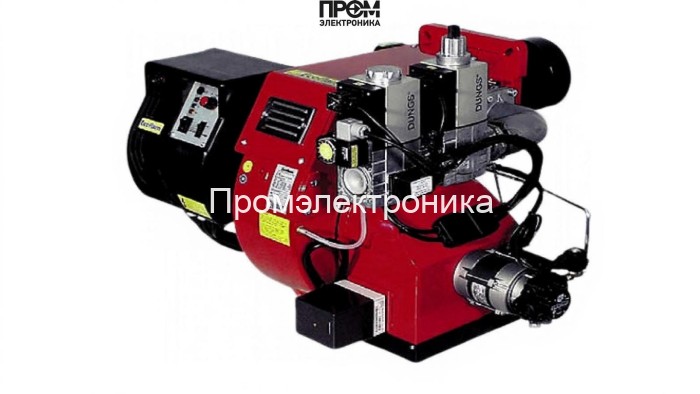

Газодизельная горелка Ecoflam MULTICALOR 70 PRE TL MB-DLE 415

Газодизельная горелка Ecoflam MULTICALOR 70 PRE TL MB-DLE 415 — техническое описание и состав узлов

Представленная комбинированная (газ/дизель) горелка Ecoflam MULTICALOR 70 предназначена для промышленного применения в котельных и технологических камерах с мощностью в диапазоне 190–700 кВт. Конструкция ориентирована на надёжную длительную эксплуатацию при температуре окружающей среды от −10 до +60 °C и защите корпуса по классу IP55. Удлинённая пламенная труба длиной 395 мм обеспечивает оптимальное распределение теплового потока и стабильность факела при различных режимах горения.

Ключевые параметры

• Мощность: 190–700 кВт;
• Длина пламенной трубы: 395 мм (удлинённая);
• Электродвигатель: 740 Вт; питание 220/380 В;
• Давление газа рампы: 8–23 мбар; противодавление в топке: 0–8.3 мбар;
• Тип соединения: Rp 1 1/2"; габариты: 115.5×104.5×48 см;
• Исполнение: прогрессивное, комплект: голова сгорания и газовая рампа; бренд: Ecoflam (Италия).

Состав основных функциональных узлов

При разработке предусмотрено модульное расположение агрегатов для удобства монтажа и сервисного обслуживания. Основные элементы горелки:

• Топливный насос — обеспечивает дозирование дизельного топлива в переходных и резервных режимах; рассчитан на непрерывную подачу с минимальными пульсациями;
• Датчик пламени — оптический/ионный элемент контроля наличия факела, интегрируемый с автоматикой для безопасного выключения при потухании;
• Топочный автомат — контроллер управления последовательностью розжига, переключений топлива и режимов безопасности; имеет интерфейсы для интеграции в котельную автоматику;
• Трансформатор розжига — высоковольтный узел для питания электродов розжига, обеспечивает надёжную и повторяемую инициацию горения;
• Реле давления — контроль минимального/максимального давления в топочной камере и в топливной сети, интеграция с системой аварийной блокировки;
• Форсунки — сменные распылители дизельного топлива с оптимальной атомизацией для равномерного сгорания и снижения отложений;
• Сервопривод — регулирование подаваемого объёма топлива/воздуха и позиционирование воздушной заслонки для точного задания режима;
• Клапан — газовый/топливный запорный элемент с быстрым срабатыванием и герметичной посадкой для аварийного перекрытия;
• Электроды — комплект зажигающих электродов, рассчитанный на долговременную работу в агрессивной среде камеры сгорания.

Особенности конструкции и эксплуатации

• Модульная голова сгорания обеспечивает удобный доступ к форсункам и электродам для обслуживания;
• Автоматическое управление переходом между газом и дизелем с сохранением стабильности факела;
• Корпус и привод рассчитаны на работу при повышенной запылённости и влажности (IP55);
• Рекомендуется регулярная проверка герметичности рампы, состояния форсунок и датчика пламени не реже одного сезона.

Рекомендации по интеграции

Ecoflam MULTICALOR 70 подходит для низко- и среднетемпературных водогрейных и паровых котлов мощностью 190–700 кВт. Перед установкой требуется проверка геометрии камеры сгорания и соответствия противодавления. Для сохранения заявленных характеристик используйте оригинальные компоненты: форсунки, электродные блоки, трансформатор розжига и элементы автоматики.

Такой набор технических решений и качественных узлов делает модель оптимальной для промышленных котельных, модульных теплоагрегатов и систем резервного отопления, где важна надёжность, управляемость и соответствие современным требованиям энергоэффективности и безопасности.
