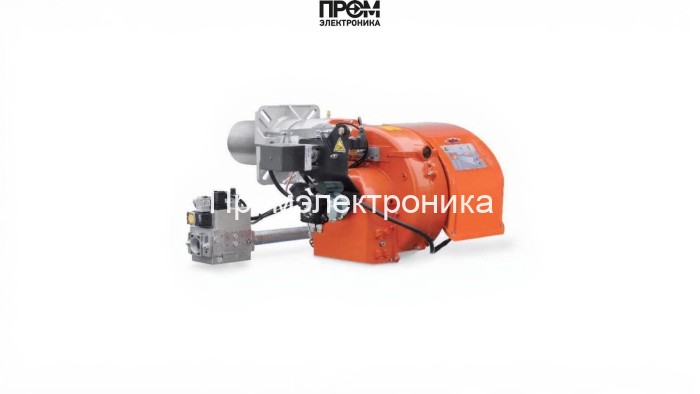

Газодизельная горелка Baltur TBML 60 P

Газодизельная горелка Baltur TBML 60 P — техническое описание

Предлагаем техническое описание комбинированной газодизельной горелки Baltur TBML 60 P (арт. 56470010). Устройство разработано как промышленный модуль для котельных и теплогенераторов мощностью 200–600 кВт. Конструкция обеспечивает двухступенчатый режим работы на природном/сжиженном газе и дизельном топливе, высокую надёжность и простоту обслуживания. В проекте учтены требования энергоэффективности и экологического контроля по современным стандартам 2026 года.

Ключевые параметры

• Мощность: 200–600 кВт.
• Длина пламенной трубы: 350 мм.
• Электропитание: 380 В, потребляемая мощность 1100 Вт (электродвигатель 100 Вт).
• Класс защиты: IP40; уровень шума: 76 дБ; вес: 46 кг; габариты: 98×68×45.5 см.
• Расход топлива: дизель 51 кг/ч; газ до 63 нм³/ч; противодавление 0–8 мбар.

Комплектующие и конструктивные элементы

Конструкция горелки рассчитана на модульную замену узлов и оперативный доступ при техобслуживании. В состав агрегата входят следующие основные детали с краткой функциональной характеристикой:

• Топливный насос — шестерёнчатый самовсасывающий насос обеспечивает стабильную подачу дизельного топлива, поддерживает заданное давление при изменении нагрузки и позволяет быстро переключаться между режимами.
• Датчик пламени — ультрафиолетовый сенсор контроля пламени фиксирует наличие горения и передаёт сигнал на автомат защиты, минимизируя вероятность несанкционированного горения или ложных срабатываний.
• Топочный автомат (LME 22) — обеспечивает последовательность пуска/остановки, управление ступенями мощности, мониторинг аварийных состояний и интеграцию с панелью индикации.
• Трансформатор розжига — высоковольтный блок (≈26 кВ) создаёт искру для надёжного зажигания смеси при любых режимах эксплуатации и при нестабильном напряжении сети.
• Реле давления — контролирует давление топлива/газа в магистралях, защищая систему от работы в условиях недостаточного или избыточного давления.
• Форсунки — высокоточные сопла обеспечивают оптимальное распыление дизельного топлива и формирование устойчивой факела в камере сгорания; допускают быструю замену в полевых условиях.
• Сервопривод — электрический исполнительный механизм для управления заслонкой воздуха и положением сопла, обеспечивает точную регулировку подачи воздуха и стабильность соотношения воздух/топливо.
• Клапаны — электромагнитные и запорные клапаны газовой рампы гарантируют герметичность, быстрый слив и блокировку подачи при авариях.
• Электроды — электроды розжига и контроля искры выполнены из коррозионно-устойчивых материалов, обеспечивают повторяемые надежные пуски и совместимы с системой автоматического розжига.

Эксплуатационные и сервисные особенности

• Модульный доступ к форсункам, электроду и датчику пламени упрощает техобслуживание и сокращает время простоя.
• Двухступенчатая схема и точный сервопривод повышают КПД и снижают эмиссии NOx/CO при переменных нагрузках.
• Автоматика LME 22 и герметичная газовая рампа обеспечивают безопасный пуск и надёжную защиту при отключениях.

Baltur TBML 60 P — оптимальное решение для промышленных и коммунальных объектов, где требуются надёжность, быстрый переход между видами топлива и простота обслуживания. Техническая компоновка и применение перечисленных компонентов гарантируют долговременную эксплуатацию при соблюдении регламентных циклов обслуживания и современных требований энергоэффективности 2026 года.
