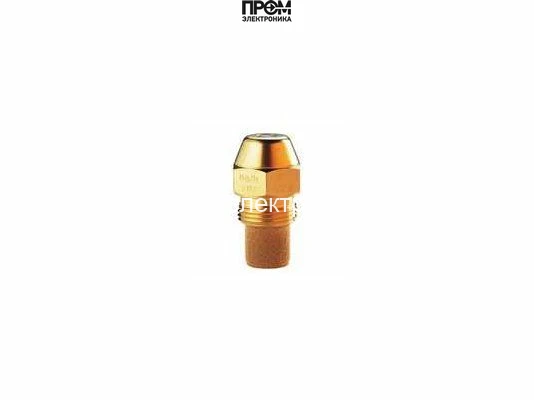

Форсунка Danfoss OD-S 6,00 USgal/h, 60° (030F6152)
Форсунка Danfoss OD-S: 6,00 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 6,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 6,00 USgal/h, 60° (030F6152)
Форсунка Danfoss OD 6,00/60º S — арт. 030F6152
Форсунка Danfoss OD 6.00/60º S (арт. 030F6152) предназначена для точной подачи и распыления жидкого топлива в горелках высокого давления. Модель обеспечивает стабильную пропускную способность 6 галлонов в час (±4%) и равномерный сплошной рисунок распыления с углом 60º, что гарантирует эффективное смешивание топлива с воздухом и минимальные остатки при сгорании.
- Артикул: 030F6152
- Пропускная способность: 6,00 гал/ч (±4%)
- Угол распыла: 60°
- Рисунок распыления: сплошной
- Материал корпуса: латунь
- Фильтр: 140 мкм
- Под ключ: 16 мм
- Соединение: резьбовое
Корпус из латуни обеспечивает высокую коррозионную стойкость и длительный срок службы при эксплуатации с мазутом и дизельным топливом. Встроенный фильтр 140 мкм предотвращает проникновение крупных частиц в систему, снижая риск засоров и обеспечивая стабильную работу горелки. Конструкция с конической головкой и резьбовым соединением позволяет оперативно установить форсунку и герметично закрепить её ключом 16 мм.
Форсунка применяется в следующих областях: бытовые отопительные котлы и горелки, коммерческие системы отопления (малые котельные, тепловые агрегаты), промышленные установки высокой мощности, резервные генераторы с жидкотопливными горелками и технологические печи, где требуется высокоточная подача и равномерное распыление топлива. Рекомендуется регулярная проверка и при необходимости ежегодная замена для поддержания эффективности сгорания и снижения выбросов.
Технические преимущества модели — стабильная пропускная способность, равномерный сплошной факел распыла 60º, коррозионно-стойкий латунный корпус и встроенный фильтр 140 мкм — делают её оптимальным выбором для систем, требующих надежной и предсказуемой работы при эксплуатации с жидким топливом.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6152 — форсунка исполнения OD-S с расходом 6,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
6,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 6,00 USgal/h, 60° (030F6152)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 6,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
