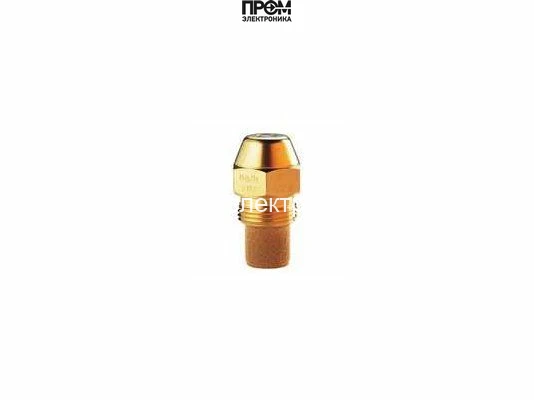

Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150)
Форсунка Danfoss OD-S: 5,50 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150)
Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150) — арт. 030F6150
Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150) (арт. 030F6150) предназначена для точного распыления жидкого топлива в отопительных и промышленных горелочных устройствах. Конусная головка и конструкция сопла обеспечивают оптимальную дисперсность струи при угле распыла 60º, что способствует равномерному смешению топлива с воздухом и стабильному сгоранию с высокой теплоотдачей.
- Тип: конусная головка, стандартное исполнение
- Угол распыла: 60º
- Диаметр/обозначение: 5,50 (OD)
- Фильтрация: встроенный сетчатый фильтр из монель-металла — задерживает частицы ≥ 140 µм
- Контроль качества: визуальные и электронные тесты каждой единицы
Особенность данной модели — интегрированный фильтрующий элемент из коррозионно-устойчивого монель-металла, который защищает рабочую камеру и сопло от засорения крупными частицами и обеспечивает стабильную работу при наличии примесей в топливе. Форма конической головки и заданный угол распыла гарантируют эффективное испарение капель и уменьшение образования неполного сгорания и копоти.
Где применяется: форсунка рассчитана для настенных и напольных отопительных котлов, промышленных горелок средней мощности, техустановок с системой принудительного или естественного притока воздуха, а также для оборудования, требующего постоянной и точной подачи жидкого топлива при температурных колебаниях.
Обслуживание и надежность: каждое изделие проходит комплексную проверку на геометрию и пропускную способность, что подтверждает рабочую точность распыла. Рекомендуемая периодичность замены — не реже одного раза в год, что обеспечивает поддержание оптимального КПД горелочного устройства и минимизацию выбросов. Регулярная замена и контроль фильтра снижают риск поломок и сохраняют стабильную теплоотдачу.
Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150) (030F6150) — специализированное решение для систем, где важны точность распыла, устойчивость к загрязнениям и длительная эксплуатационная стабильность.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6150 — форсунка исполнения OD-S с расходом 5,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
5,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 5,50 USgal/h, 60° (030F6150)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
