Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144)

Name: Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144)
Brand: Danfoss
SKU: 030F6144
Price: 2600.0000 RUB

Артикул производителя: 030F6144Все товары Danfoss →

Форсунка Danfoss OD-S: 4,00 USgal/h, 60°, сплошной конус распыла.

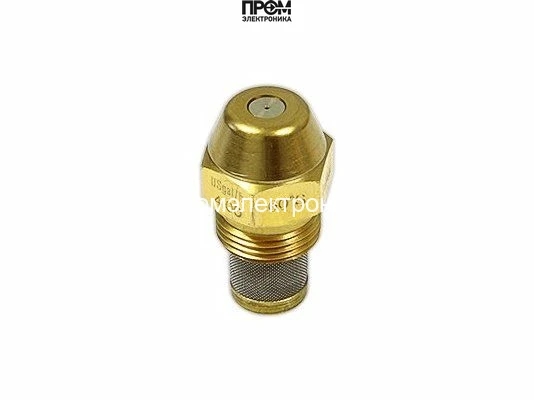

Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144)

Увеличить фото

Основные характеристики

Бренды: Danfoss
Популярные серии: Danfoss OD S
Производительность: 4,00 USgal/h
Угол распыления: 60°
Рисунок распыла: S (сплошной)
Серия: OD

Все характеристики →Документы · 2

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

2 600 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 15.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Дополнительная информация о модели · 1

Контакты →

Описание Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144)

Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144) — арт. 030F6144

Краткое описание: Форсунка Danfoss OD-S 4,00 USgal/h, 60° (030F6144) (арт. 030F6144) — высокоточная распылительная головка для жидкотопливных горелок отопительных агрегатов. Конусная форма рабочего наконечника в сочетании с латунным корпусом обеспечивают стабильное формирование факела и эффективное смешивание топлива с воздухом для оптимального сгорания и максимальной теплоотдачи.

Конструкция и ключевые элементы

Коническая головка распылителя — гарантирует равномерный факел и стабильную форму струи.
Латунный корпус — стойкость к механическим нагрузкам и коррозии в условиях нагрева.
Внутренние элементы: завихритель, распылитель, ограничитель — обеспечивают требуемую структуру распыла и контроль расхода.
Фильтр из монель-металла, пористость 140 µм — защищает систему от механических загрязнений и увеличивает срок службы узлов.
Соединение: 9/16-24UNEF-2A — стандартизированное резьбовое соединение для надежной интеграции в горелочные узлы.

Технические особенности

Номинальный диаметр сопла: 4,00 (OD).
Угол распыла: 60º S — оптимален для равномерного распределения топлива в камере сгорания.
Материалы: латунь (корпус), монель (фильтр) — высокая термостойкость и стойкость к агрессивным средам топлива.

Области применения

Применяется в стационарных и промышленных системах отопления: жидкотопливные горелки котлов, котельных установок, отопительных печей и теплогенераторов, где требуется стабильный факел и высокая теплоотдача. Подходит для систем с требуемой точностью распыла и наличием стандартного резьбового подключения 9/16-24UNEF-2A.

Техническое описание и применение

Исполнение и назначение

Danfoss 030F6144 — форсунка исполнения OD-S с расходом 4,00 USgal/h и углом 60°.

Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.

Расшифровка символов

4,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.

Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.

Условия измерения расхода

Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.

Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.

Особенности и связанные детали

Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.

На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.

Место установки и монтаж

Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.

Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
