Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148)

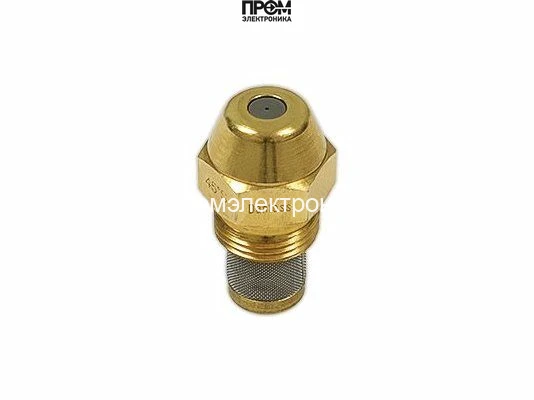

Форсунка Danfoss OD-S: 5,00 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148)
Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148) — арт. 030F4148
Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148) (арт. 030F4148) — специализированный распылительный элемент для горелочных устройств, разработанный для стабильного и экономичного сжигания жидкого топлива. Модель имеет маркировку 5,00 и угол распыла 45º (S), что обеспечивает оптимальное формирование факела и равномерное распределение топлива в камере сгорания.
Ключевые характеристики
- Модель: Danfoss OD 5,00 / 45º S, арт. 030F4148;
- Угол распыла: 45º — стабильный конусный факел для равномерного смешения с воздухом;
- Корпус: латунный — высокая механическая прочность и коррозионная стойкость;
- Головка: коническая — обеспечивает равномерную подачу и устойчивый режим горения;
- Фильтр: монель-металл, задерживает механические частицы ≥140 µм, предотвращая засорение;
- Тестирование: электронные проверки рабочих параметров и типа распыла.
Преимущества и эксплуатация
Благодаря контролируемому распылу и проверенным параметрам, форсунка обеспечивает эффективное образование топливовоздушной смеси, что повышает тепловую отдачу и снижает расход топлива в отопительных и промышленных установках. Надёжный латунный корпус и коническая головка гарантируют длительный ресурс и стабильную работу в цикличных и продолжительных режимах эксплуатации. Монель-фильтр защищает систему от механических загрязнений, минимизируя риск выхода из строя и необходимость частого технического обслуживания.
Области применения
Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148) применяется в горелках, работающих на различных видах жидкого топлива, включая системы центрального отопления, котельные установки малого и среднего класса, промышленные горелки и технологические печи, где требуется точный контроль факела и стабильное сгорание.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4148 — форсунка исполнения OD-S с расходом 5,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
5,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 5,00 USgal/h, 45° (030F4148)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
