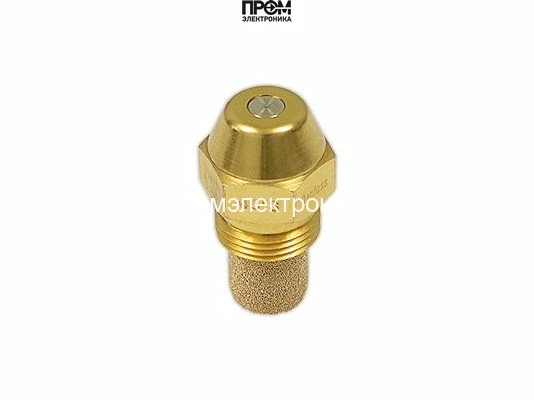

Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146)
Форсунка Danfoss OD-S: 4,50 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146)
Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146) — Арт. 030F4146
Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146) (арт. 030F4146) предназначена для точного и стабильного распыления топливной смеси в отопительных и горелочных системах. Корпус изготовлен из латуни и имеет коническую головку, что обеспечивает высокую устойчивость к воздействию повышенных температур, коррозии и механическому износу при длительной эксплуатации.
Ключевые характеристики
- Модель: Danfoss OD 4,50 / 45º S
- Артикул: 030F4146
- Угол распыла: 45º — для равномерного распределения топливной смеси
- Корпус: латунь с конической головкой — высокая термостойкость и износостойкость
- Фильтрация: встроенный фильтр из монель-металла, размер ячеек 140 µm — защита от загрязнений
- Контроль качества: прошла визуальные и электронные проверки
Преимущества и надежность
Благодаря латунному корпусу с конической формой головки форсунка сохраняет геометрию сопла при воздействии высоких температур, что поддерживает стабильную характеристику распыла и экономию топлива. Монель-фильтр с ячейками 140 µm предохраняет сопло от засорений, сохраняя пропускную способность и предотвращая отклонения в подаче топлива. Комплекс визуальных и электронных тестов подтверждает соответствие изделия требованиям качества и безопасности.
Области применения
Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146) используется в отопительных котлах и горелочных установках различного назначения: бытовых и промышленных отопительных системах, стационарных горелках для топлива с мелкими примесями, где требуется точный угол распыла и стабильная работа при постоянных нагрузках.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4146 — форсунка исполнения OD-S с расходом 4,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 4,50 USgal/h, 45° (030F4146)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
