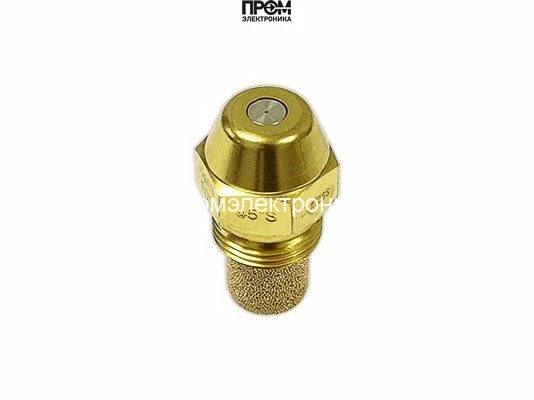

Форсунка Danfoss OD-S 4,00 USgal/h, 45° (030F4144)
Форсунка Danfoss OD-S: 4,00 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 4,00 USgal/h, 45° (030F4144)
Форсунка Danfoss OD-S 4,00 USgal/h, 45° (030F4144) — арт. 030F4144
Форсунка Danfoss OD-S 4,00 USgal/h, 45° (030F4144) (арт. 030F4144) — высокоточный сменный элемент топливной системы горелки, разработанный для обеспечения равномерного и стабильного распыла топлива. Модель имеет конусную головку стандартного исполнения и сопловое решение OD с углом распыла 45º, что гарантирует оптимальную форму факела и равномерное распределение топлива по камере сгорания.
- Тип и маркировка: OD 4,00 / 45º S, арт. 030F4144.
- Конструкция: конусная головка стандартного исполнения, точная механическая обработка поверхности.
- Фильтрация: встроенный фильтр с размером ячейки 140 µм защищает систему от механических примесей и снижает риск засоров.
- Монтаж: установка и демонтаж ключом 16 мм — быстрый и универсальный способ обслуживания без применения нестандартного инструмента.
- Тестирование: прошла серию испытаний на пропускную способность и эффективность распыления; подтверждена стабильность работы в реальных режимах горения.
Применение форсунки Danfoss OD 4,00 / 45º S охватывает широкий спектр теплотехнического оборудования: жидкотопливные и дизельные горелки в котельных, промышленные и коммерческие горелочные установки, обслуживающие отопительные контуры, технологические печи и сушильные камеры. Конструктивные и фильтрующие характеристики делают её особенно эффективной в системах, где требуется стабильная форма факела и защита от загрязнений топлива.
Эксплуатационные преимущества модели: обеспечение равномерного распыла при различных режимах нагрузки, снижение вероятности образования копоти и неполного сгорания, упрощение планового обслуживания за счёт доступного размера под ключ и встроенного фильтра. Рекомендуется применять при ремонте и наладке горелочных устройств для восстановления заводских параметров распыла.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4144 — форсунка исполнения OD-S с расходом 4,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 4,00 USgal/h, 45° (030F4144)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
