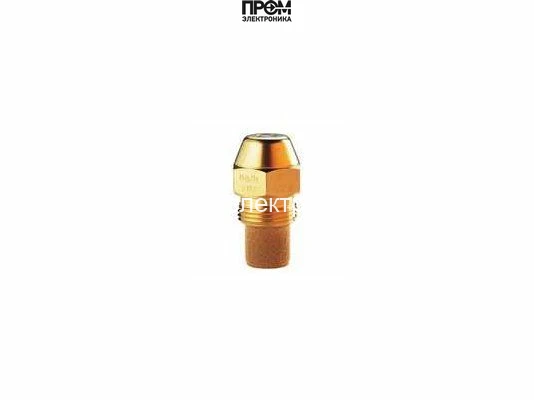

Форсунка Danfoss OD-B 22,00 USgal/h, 45° (030B0096)
Форсунка Danfoss OD-B: 22,00 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 22,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 22,00 USgal/h, 45° (030B0096)
Форсунка Danfoss OD-B 22,00 USgal/h, 45° (030B0096) — арт. 030B0096
Форсунка Danfoss OD-B 22,00 USgal/h, 45° (030B0096) (арт. 030B0096) — высокоточный распылительный элемент с полусплошным типом распыления и пропускной способностью 22 гал/ч. Предназначена для эксплуатации в бытовых и промышленных горелочных установках, где требуются стабильная факелаобразующая характеристика и равномерное распределение топлива по камере сгорания.
- Тип распыления: полусплошной;
- Производительность: 22 гал/ч;
- Угол распыления: 45°;
- Головка: стандартная коническая для равномерного факела;
- Фильтрация: сетчатый фильтр из монель-металла, задерживает частицы от 140 мкм;
- Подключение: 9/16-24UNEF-2A;
- Монтаж: ключ 16 мм;
- Испытания: прошла необходимые эксплуатационные испытания.
Конструкция с конической головкой обеспечивает стабильное распыление при широком диапазоне рабочих режимов, что важно для поддержания качественного горения на жидком топливе различной вязкости. Встроенный монелевый сетчатый фильтр предохраняет внутренние каналы от загрязнений и существенно снижает риск образования посторонних дефектов факела, продлевая межремонтный интервал оборудования.
Форсунка эффективно используется в отопительных котлах, настенных и напольных горелках, промышленных топочных камерах, вспомогательных котлах на производстве и мастерских, а также в мобильных энергетических установках, где требуется компактное и надёжное распылительное устройство. Подходит для работы с различными видами жидкого топлива, обеспечивая контролируемую подачу и стабильный процесс горения.
Технические параметры и стандартизированное соединение 9/16-24UNEF-2A облегчают замену и интеграцию в существующие форсунковые узлы без доработок. Простота установки (ключ 16 мм) и наличие фильтра внутри корпуса делают модель удобной в сервисном обслуживании и экономичной в эксплуатации.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0096 — форсунка исполнения OD-B с расходом 22,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
22,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 22,00 USgal/h, 45° (030B0096)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 22,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
