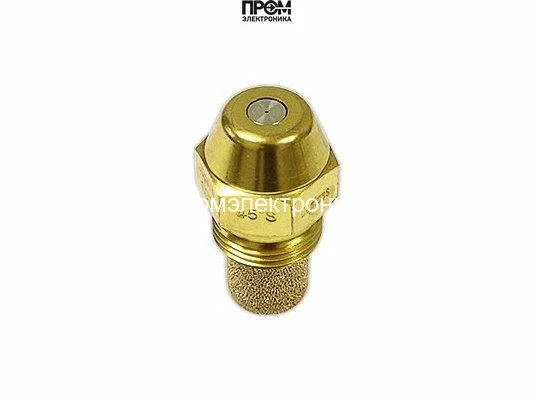

Форсунка Danfoss OD-S 5,50 USgal/h, 45° (030F4150)
Форсунка Danfoss OD-S: 5,50 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 5,50 USgal/h, 45° (030F4150)
Форсунка Danfoss OD-S 5,50 USgal/h, 45° (030F4150) — арт. 030F4150
Краткое описание: Форсунка Danfoss 5.50 / 45º S OD (арт. 030F4150) — высокоточная топливная форсунка с конической латунной головкой, обеспечивающая равномерное распыление и стабильное горение. Конструкция включает завихритель, распылитель и ограничитель, а также встроенный фильтр с сеткой 140 мкм.
Конструкция и материалы
- Головка: коническая, выполнена из латунного сплава повышенной прочности для устойчивости к коррозии и термонагрузкам.
- Внутренние элементы: завихритель, распылитель и ограничитель гарантируют стабильность факела и однородность распыла.
- Фильтрация: сетчатый фильтр 140 мкм защищает форсунку от механических примесей, снижая риск засорения и продлевая срок службы.
Технические характеристики и контроль качества
- Тип распыла: конический, угол 45º — обеспечивает оптимальное смешивание топлива с воздухом.
- Проходная способность: проверяется и калибруется с применением современного электронного оборудования для соответствия заявленным параметрам.
- Тестирование: каждый элемент проходит электротехнические и гидродинамические испытания; тип распыла и расход проверяются в лабораторных условиях.
Преимущества
- Высокая точность распыла и стабильность пламени при различных режимах работы.
- Устойчивость к механическим и тепловым воздействиям благодаря латунной головке.
- Надёжная защита от загрязнений за счёт фильтрации 140 мкм.
- Долговечность и предсказуемая эксплуатация после заводской калибровки.
Области применения
Форсунка Danfoss OD-S 5,50 USgal/h, 45° (030F4150) предназначена для использования в системах отопления и теплогенерации: в стационарных и промышленных горелках, масляных и дизельных котлах, отопительных агрегатах малого и среднего класса, а также в системах, где требуется точное модулирование подачи топлива для оптимизации КПД и уменьшения эмиссии. Рекомендуется для условий эксплуатации с существующей системой предварительной фильтрации и регулярным обслуживанием.
Форсунка Danfoss 5.50 / 45º S OD (арт. 030F4150) — выбор для тех, кто ценит стабильность распыла, высокую эффективность горения и надёжность в длительной эксплуатации.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4150 — форсунка исполнения OD-S с расходом 5,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
5,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 5,50 USgal/h, 45° (030F4150)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 5,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
