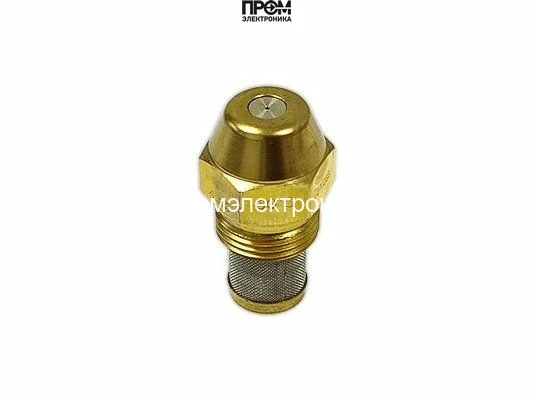

Форсунка Danfoss OD-S 4,50 USgal/h, 60° (030F6146)
Форсунка Danfoss OD-S: 4,50 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 4,50 USgal/h, 60° (030F6146)
Форсунка Danfoss OD-S 4,50 USgal/h, 60° (030F6146) — арт. 030F6146
Форсунка Danfoss OD-S 4,50 USgal/h, 60° (030F6146) (арт. 030F6146) — универсальный распылитель топлива с пропускной способностью 4,50 гал/ч и углом распыла 60°. Модель разработана для применения в стандартных горелках и оборудована интегрированным сетчатым фильтром из спеченных бронзовых шариков, обеспечивающим надёжную защиту от крупных частиц и стабильную работу системы подачи топлива.
Ключевые характеристики
- Артикул: 030F6146
- Пропускная способность: 4,50 гал/ч
- Угол распыла: 60°
- Тип фильтра: встроенный из спеченных бронзовых шариков
- Задерживаемые частицы: более 140 µм
- Применение: стандартные горелки и тепловые агрегаты
Функциональные преимущества
Интегрированный спечённый бронзовый фильтр эффективно улавливает крупные частицы (>140 µм), что минимизирует риск засорения форсунки и сопутствующих каналов подачи топлива. Равномерность распыла при угле 60° обеспечивает оптимальное смешивание топлива и воздуха в камере сгорания, повышая полноту сгорания и общий КПД горелочного блока. Надёжная конструкция способствует стабильной работе при длительных эксплуатационных циклах и снижает потребность в частом обслуживании.
Где используется
- автономные и промышленные масляные горелки;
- котельные установки и водогрейные агрегаты;
- коммерческие тепловые контуры и резервные обогреватели;
- системы, где требуется качественное распыление топлива и защита от механических загрязнений.
Практическое значение
Форсунка OD 4,50 / 60º S обеспечивает сочетание точной подачи топлива и встроенной очистки потока, что положительно влияет на работоспособность горелки, сокращает риск внеплановых простоев и продлевает срок службы смежного оборудования. Подбор этой модели целесообразен в системах, где важна стабильность факела и минимизация засорений при эксплуатации в условиях возможного наличия механических примесей в топливе.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6146 — форсунка исполнения OD-S с расходом 4,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 4,50 USgal/h, 60° (030F6146)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 4,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
