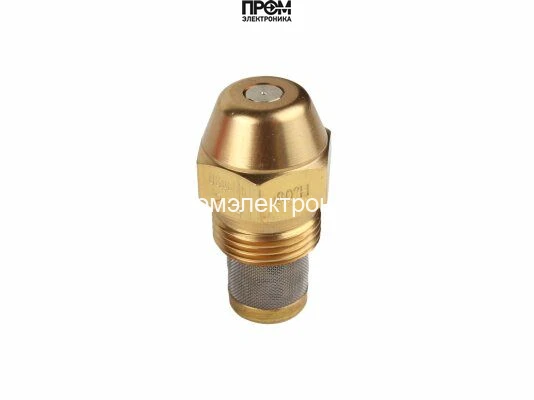

Форсунка Danfoss OD-H 2,75 USgal/h, 80° (030H8138)
Форсунка Danfoss OD-H: 2,75 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,75 USgal/h, 80° (030H8138)
Форсунка Danfoss OD-H 2,75 USgal/h, 80° (030H8138) — арт: 030H8138
Форсунка Danfoss OD-H 2,75 USgal/h, 80° (030H8138) (030H8138) — специализированный распылитель для горелок высокого давления, спроектированный для стабильной и долговечной работы в бытовых и коммерческих системах сжигания топлива. Корпус из прочной латуни и коническая форма сопла обеспечивают равномерное распределение потока и повышенную износостойкость при длительной эксплуатации.
Ключевые характеристики
- Модель: Danfoss OD 2.75/80° H
- Артикул: 030H8138
- Тип струи: полая струя (hollow)
- Угол распыла: 80°
- Диаметр/параметр: 2.75 (обозначение типа распылителя)
- Материал корпуса: латунь
- Фильтр: монель-металл, степень очистки 140 мкм
- Крепление: резьбовая фиксация с ободом для захвата ключом
Области применения
Форсунка предназначена для использования в горелках высокого давления в бытовых котельных, промышленных и коммерческих установках, системах отопления и сушильных линиях. Подходит для работы с различными жидкими и тяжелыми типами топлива, где требуется точное и равномерное распыление для оптимизации процесса горения.
Установка и эксплуатация
Монтаж осуществляется посредством резьбовой фиксации; на корпусе предусмотрен обод для удобной затяжки ключом, что ускоряет и упрощает замену. Встроенный монель-фильтр (140 мкм) защищает сопло от механических примесей, снижая риск засорения и продлевая интервалы обслуживания. Коническая форма сопла и конструкция полой струи уменьшают образование нагара и способствуют равномерному распределению топлива по камере сгорания.
Преимущества модели
- Стабильное распыление при высоком давлении
- Долговечные материалы корпуса и фильтра
- Удобство установки и быстрая замена
- Снижение риска засорения благодаря фильтру 140 мкм
- Оптимизация эффективности горелки за счёт равномерного угла распыла 80°
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8138 — форсунка исполнения OD-H с расходом 2,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,75 USgal/h, 80° (030H8138)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
