Форсунка Danfoss OD-B 2,00 USgal/h, 45° (030B0063)
Форсунка Danfoss OD-B: 2,00 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 2,00 USgal/h, 45° (030B0063)
Форсунка Danfoss OD-B 2,00 USgal/h, 45° (030B0063) — арт. 030B0063

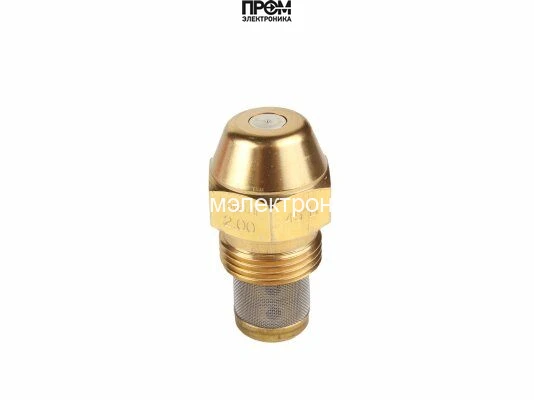

Форсунка Danfoss OD-B 2,00 USgal/h, 45° (030B0063) (арт. 030B0063) — компактный и точный элемент системы распыления топлива, предназначенный для эффективной работы в различных типах горелок. Корпус из латуни и коническая форма обеспечивают стабильный распыл и долговечность при эксплуатации в отопительных и промышленных установках.
Ключевые характеристики
- Модель: Danfoss OD B
- Пропускная способность: 2.00 галлона в час (gph)
- Угол распыла: 45°
- Рисунок распыла: полусплошной (semi-solid)
- Материал корпуса: латунь
- Форма: коническая
- Вес: 0.03 кг
- Габариты: 1.6 × 1.6 × 3.2 см
- Артикул: 030B0063
Особенности конструкции и преимущества
Коническая форма форсунки и полусплошной рисунок распыла обеспечивают равномерное распределение топлива по камере сгорания, что повышает стабильность пламени и эффективность сгорания. Латунный корпус гарантирует коррозионную стойкость и сохраняет геометрию отверстий при длительной эксплуатации. Малые габариты и вес делают модель удобной для быстрой замены и установки в ограниченных пространствах горелочных узлов.
Области применения
Форсунка применяется в бытовых и промышленных жидкотопливных горелках, котельных установках, а также в технологических печах и теплообменных системах, где требуется точное дозирование топлива с пропускной способностью 2 gph и уголом распыла 45°. Часто используется в качестве сменной детали при ремонте и обслуживании горелочных головок для восстановления оптимальной работы агрегата.
Эксплуатационные рекомендации
- Использование в средах с рекомендованным типом топлива и давлением, соответствующим параметрам горелки.
- При замене — проверять совпадение артикула и параметров распыла для сохранения заводских характеристик горелки.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0063 — форсунка исполнения OD-B с расходом 2,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 2,00 USgal/h, 45° (030B0063)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
