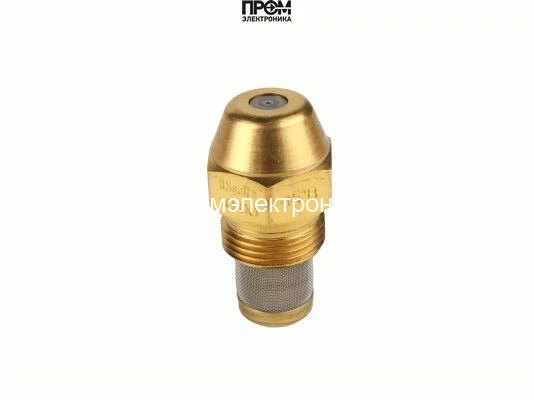

Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085)
Форсунка Danfoss OD-B: 10,00 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 10,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085)
Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085) — арт.: 030B0085
Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085) (арт.: 030B0085) предназначена для точного и эффективного распыления жидкого топлива в горелочных устройствах высокого давления. Конусная геометрия распылителя формирует полусплошной рисунок распыла с углом 45º, что обеспечивает равномерное смешивание топлива с воздухом и стабильное качество горения при различных режимах работы.
Ключевые характеристики
- Пропускная способность: 10 галлонов в час (≈37,85 л/ч).
- Угол распыления: 45º — полусплошной рисунок обеспечения оптимального распыления.
- Материал корпуса: латунь — коррозионная и термостойкая конструкция для длительной эксплуатации.
- Встроенный ограничитель — гарантирует стабильную подачу топлива и защиту от перегрузок подачи.
- Защитный фильтр — предотвращает засорение канала и сохраняет рабочие характеристики форсунки.
Технические преимущества
Латунный корпус форсунки сочетает механическую прочность с устойчивостью к коррозии и нагреву, что снижает износ и продлевает межремонтный интервал. Полусплошной рисунок распыла улучшает турбулентность потока и способствует полному сгоранию топлива, уменьшая образование сажи и недожога. Ограничитель обеспечивает предсказуемость расхода и стабильную работу в пуско-наладочных и эксплуатационных режимах, а фильтр защищает внутренние каналы от механических примесей, поддерживая заводские параметры распыла.
Области применения
Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085) применяется в горелках высокого давления, работающих с различными жидкими видами топлива: дизельным топливом, мазутом низкой и средней вязкости и другими горючими жидкостями, требующими тонкого распыления. Подходит для бытовых и промышленных установок: отопительных котлов, мобильных нагревателей, промышленных горелочных агрегатов и котлоагрегатов, где требуется стабильное и качественное распыление для обеспечения эффективного горения.
Арт.: 030B0085 — компактное, технологичное решение для замены и модернизации горелочных устройств с требованием к точности расхода и стабильности распыла.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0085 — форсунка исполнения OD-B с расходом 10,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
10,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 10,00 USgal/h, 45° (030B0085)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 10,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
