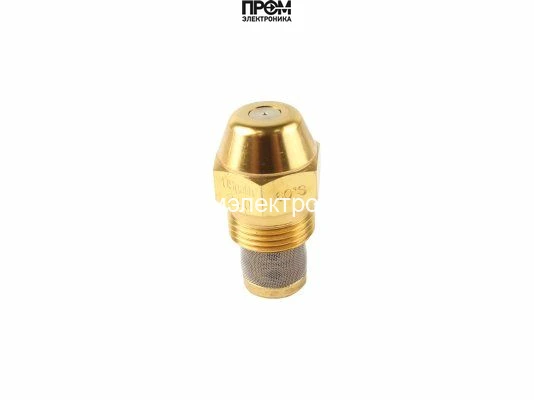

Форсунка Danfoss OD-S 7,00 USgal/h, 60° (030F6154)
Форсунка Danfoss OD-S: 7,00 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 7,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 7,00 USgal/h, 60° (030F6154)
Форсунка Danfoss OD-S 7,00 USgal/h, 60° (030F6154) — арт. 030F6154
Форсунка Danfoss OD-S 7,00 USgal/h, 60° (030F6154) (030F6154) — компактный и точный распылитель топлива с пропускной способностью 7 галлонов в час и сплошным рисунком распыла. Угол раскрытия потока составляет 60°, что обеспечивает заданную форму факела и равномерное распределение топлива по камере сгорания. Конструкция форсунки выполнена конической для стабильной струи и минимизации турбуленции на выходе.
Ключевые характеристики
- Артикул: 030F6154
- Модель: Danfoss OD 7.00 / 60º S
- Пропускная способность: 7.00 gal/h
- Угол распыла: 60°
- Рисунок распыла: сплошной (solid)
- Материал корпуса: латунь
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD S
Области применения
Форсунка предназначена для применения в жидкотопливных горелках малой и средней мощности, отопительных и промышленных установках, а также в системах, где требуется равномерный сплошной факел при расходе 7 gal/h. Чаще всего используется как заменяемая деталь при регламентном обслуживании горелочных устройств и при восстановлении параметров сгорания после износа или засорения штатных форсунок.
Преимущества и эксплуатационные особенности
- латунный корпус обеспечивает устойчивость к коррозии и механическим нагрузкам, увеличивая срок службы;
- сплошной рисунок распыла гарантирует стабильное смешение топлива и воздуха, улучшая теплоотдачу и снижая вероятность нерегулярного горения;
- угол 60° позволяет получить оптимальную форму факела для большинства камер сгорания, снижая отложения и повышая эффективность сгорания;
- компактные габариты и небольшая масса облегчают замену и монтаж в ограниченных пространствах;
- коническая форма сопла способствует точной подаче топлива без фрагментации струи.
Монтаж и обслуживание
Установка форсунки должна проводиться при отключённом оборудовании и соблюдении инструкций по безопасности. Рекомендуется проверять чистоту топливной магистрали и фильтров перед монтажом, а также проводить регламентную проверку факела и состояния сопла в процессе эксплуатации. При признаках износа, ухудшения формы факела или нестабильного горения форсунка подлежит замене.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6154 — форсунка исполнения OD-S с расходом 7,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
7,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 7,00 USgal/h, 60° (030F6154)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 7,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
