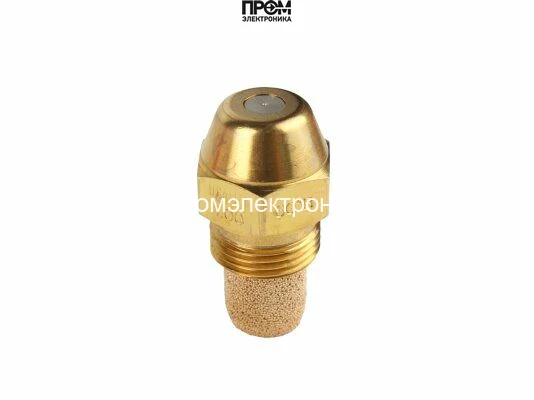

Форсунка Danfoss OD-B 1,00 USgal/h, 60° (030B0107)
Форсунка Danfoss OD-B: 1,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 1,00 USgal/h, 60° (030B0107)
Форсунка Danfoss OD-B 1,00 USgal/h, 60° (030B0107) — арт: 030B0107
Описание: Форсунка Danfoss OD-B 1,00 USgal/h, 60° (030B0107) (арт. 030B0107) предназначена для равномерного распыления топлива и обеспечения эффективного сгорания в горелках высокого давления. Конструкция форсунки оптимизирована для стабильной работы в бытовых и коммерческих системах отопления и технологических установках, где требуется точная подача топлива и минимизация образования не сгоревших частиц.
- Модель: OD 1.00 / 60º B
- Артикул: 030B0107
- Угол распыла: 60°
- Тип струи: полусплошная (полусплошная струя)
- Материал корпуса: коррозиестойкая латунь
- Фильтрация: размер очистки 75 мкм, наполнитель — бронзовые спеченные шарики
- Крепление: резьбовое соединение с шестигранным ободом для захвата и затяжки
Особенности и преимущества: Полусплошная струя с углом 60° обеспечивает оптимальное смешивание топлива с воздухом, что повышает полноту сгорания и снижает образование сажи. Корпус из латунного сплава устойчив к коррозии и механическим воздействиям, что продлевает срок службы форсунки в условиях повышенных температур и агрессивных сред. Встроенный фильтр с размером очистки 75 мкм и бронзовыми спеченными шариками эффективно защищает распылитель от загрязнений и уменьшает риск засоров в топливной системе.
Применение: Форсунка применяется в горелках высокого давления в бытовых котлах, коммерческих теплогенераторах, промышленных горелочных установках и других системах, где требуется точная подача топлива и стабильное распыление. Подходит для работы с различными типами жидкого топлива, совместима с существующими горелочными камерами, где используется резьбовое подключение указанного типа.
Установка и эксплуатация: Монтаж производится посредством резьбового соединения; шестигранный обод корпуса облегчает захват и затяжку при обслуживании. Обязательное условие — чистота топливной магистрали и регулярная проверка состояния фильтра для поддержания заявленной производительности и предотвращения засоров.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0107 — форсунка исполнения OD-B с расходом 1,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 1,00 USgal/h, 60° (030B0107)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
