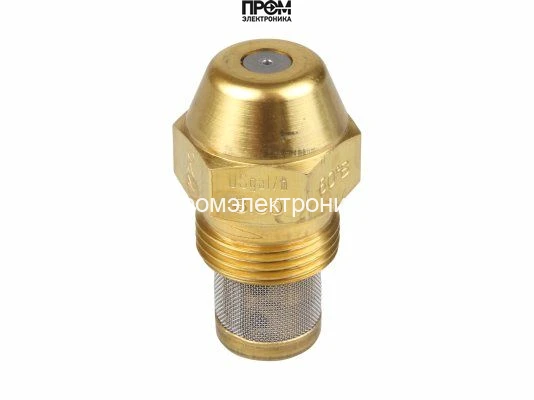

Форсунка Danfoss OD-B 8,50 USgal/h, 60° (030B0133)
Форсунка Danfoss OD-B: 8,50 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 8,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 8,50 USgal/h, 60° (030B0133)
Форсунка Danfoss OD-B 8,50 USgal/h, 60° (030B0133) — арт. 030B0133
Форсунка Danfoss OD-B 8,50 USgal/h, 60° (030B0133) (артикул 030B0133) — прецизионная деталь для горелочных систем с пропускной способностью 8,50 галлона в час. Модель обеспечивает стабильный и равномерный распыл топлива благодаря типу распыла B и углу 60º, что напрямую влияет на качество смеси, интенсивность горения и экономичность работы оборудования.
Ключевые характеристики
- Модель: DANFOSS OD 8,50 / 60º B
- Артикул: 030B0133
- Пропускная способность: 8,50 галл./ч
- Угол распыла: 60º
- Тип распыла: B (равномерный конусный поток)
- Страна производства: Дания
Преимущества данной модели
- Равномерное распределение топлива по камере сгорания за счёт угла 60º и типа распыла B.
- Стабильность подачи при средних и высоких нагрузках, подходящая для промышленных и коммунально-бытовых горелок.
- Повышенная долговечность и точность распыла, что снижает необходимость частой переналадки и уменьшает расход топлива.
Области применения
Форсунка предназначена для использования в средних и крупных горелочных установках: котельных, промышленных топочных агрегатах, печах и теплогенераторах, где требуется равномерный конусный распыл с углом 60º. Рекомендуется для систем, где критична стабильность пламени и оптимизация теплового выхода при различных режимах работы.
Рекомендации по выбору и совместимости
При замене учитывайте артикуляцию 030B0133 и соответствие пропускной способности 8,50 галл./ч требованиям вашей горелки. Модель OD 8,50 / 60º B подходит для установок, рассчитанных на тип распыла B и угол 60º; совместимость с конкретной горелкой проверяйте по паспортным данным аппарата.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0133 — форсунка исполнения OD-B с расходом 8,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
8,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 8,50 USgal/h, 60° (030B0133)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 8,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
