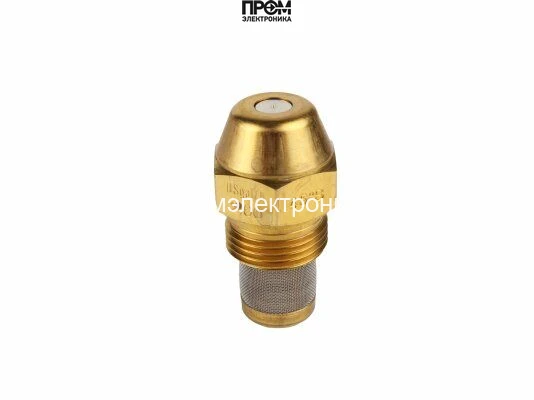

Форсунка Danfoss OD-S 2,00 USgal/h, 45° (030F4132)
Форсунка Danfoss OD-S: 2,00 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,00 USgal/h, 45° (030F4132)
Форсунка Danfoss OD-S 2,00 USgal/h, 45° (030F4132) — артикул 030F4132
Форсунка Danfoss OD-S 2,00 USgal/h, 45° (030F4132) (арт. 030F4132) — компактное и точное решение для обеспечения равномерного распыла топлива в жидкотопливных горелках и отопительных агрегатах. Модель относится к серии Danfoss OD S и отличается конической формой распылителя и фиксированным углом распыла 45° для оптимального формирования факела.
Ключевые характеристики
- Артикул: 030F4132
- Модель: Danfoss OD 2.00/45º S
- Пропускная способность: 2.00 галлона в час (≈ 7.57 л/ч)
- Угол распыла: 45°
- Форма сопла: коническая
- Рисунок распыла: сплошной (равномерный факел)
- Материал корпуса: латунь
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Альтернативные артикулы: 0088889, 13021988, 1458279150, 111578, 13016073, 34031050, 97903429
Назначение и области применения
Форсунка предназначена для применения в промышленных и бытовых горелках, дизельных и мазутных камерах сжигания, котлах малой и средней мощности, а также в тепловых агрегатах, где требуется стабильный сплошной факел и точная дозировка топлива. Конструкция с латунным корпусом обеспечивает коррозионную стойкость и длительный срок службы при стандартных режимах эксплуатации. Компактные габариты и небольшой вес упрощают замену и монтаж в ограниченном пространстве.
Технические преимущества
Коническая геометрия отверстия в сочетании с углом 45° обеспечивает оптимальный распыл и равномерное распределение топлива по камере сгорания, что способствует стабильному горению и снижению локальных перегрузок. Сплошной рисунок распыла минимизирует образование крупных капель и способствует полной отдаче тепла в процессе сжигания.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4132 — форсунка исполнения OD-S с расходом 2,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,00 USgal/h, 45° (030F4132)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
