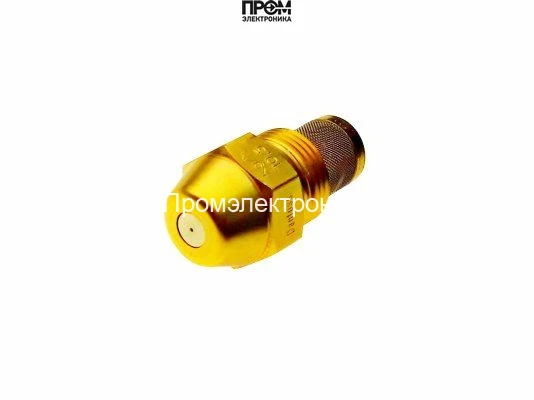

Форсунка Danfoss OD-H 2,50 USgal/h, 45° (030H4136)
Форсунка Danfoss OD-H: 2,50 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,50 USgal/h, 45° (030H4136)
Форсунка Danfoss OD-H 2,50 USgal/h, 45° (030H4136) (Арт: 030H4136)
Форсунка Danfoss OD-H 2,50 USgal/h, 45° (030H4136) — специализированное устройство для подачи жидкого топлива в отопительных системах и горелках. Модель обеспечивает пропускную способность 2.5 галлона в час, полый конусный распыл и угол распыла 45º, что гарантирует равномерное распределение топлива и стабильное горение при различных режимах работы.
Ключевые характеристики
- Модель: Danfoss OD 2.50/45º H
- Артикул: 030H4136
- Пропускная способность: 2.5 галлона/ч
- Рисунок распыла: полый конус (hollow cone)
- Угол распыла: 45°
- Форма сопла: коническая
- Материал корпуса: латунь
- Габариты: 1.6 x 1.6 x 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD H
Преимущества модели
- Точная подача топлива: заявленная пропускная способность обеспечивает стабильный расход в заданных рабочих условиях.
- Оптимизированный распыл: полый конус и угол 45° формируют однородное факелообразное поле распыла, повышая эффективность сгорания.
- Устойчивость и долговечность: латунный корпус обеспечивает коррозионную стойкость и продолжительный срок службы в агрессивных средах.
- Компактность: малые габариты и вес облегчают монтаж и замену в ограниченном пространстве горелочных устройств.
Где используется
Форсунка предназначена для установки в жидкотопливных горелках отопительных котлов, котельных установках, промышленном и коммунальном отоплении, а также в системах, где требуется точный контроль подачи и формы факела. Рекомендуется для оборудования, требующего равномерного распыла топлива и стабильного горения при переменных нагрузках.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4136 — форсунка исполнения OD-H с расходом 2,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,50 USgal/h, 45° (030H4136)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
