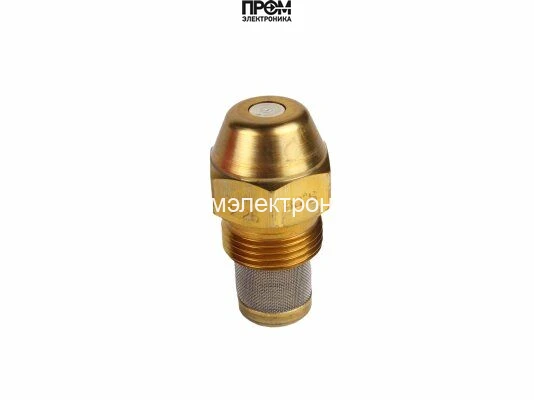

Форсунка Danfoss OD-S 2,25 USgal/h, 80° (030F8134)
Форсунка Danfoss OD-S: 2,25 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,25 USgal/h, 80° (030F8134)
Форсунка Danfoss OD-S 2,25 USgal/h, 80° (030F8134) — Арт. 030F8134
Форсунка Danfoss OD-S 2,25 USgal/h, 80° (030F8134) (альтернативный артикул 34031223) предназначена для точного и стабильного распыления жидкого топлива в горелочных системах. Конструкция изделия обеспечивает равномерное нефть/мазуто-воздушное смешение, что положительно влияет на устойчивость пламени и эффективность сгорания.
Ключевые характеристики
- Пропускная способность: 2.25 галлона в час (gph)
- Угол распыла: 80°
- Форма распыла: коническая, обеспечивает равномерное распределение топлива
- Материал корпуса: латунь — высокая термостойкость и коррозионная устойчивость
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес: 0.03 кг
- Серия: Danfoss OD S
- Артикул: 030F8134 (альтернативный 34031223)
Области применения
Форсунка широко используется в запасных частях для промышленных и бытовых горелок, системах центрального отопления, малых и средних мазутных котлах, а также в технологических установках, где требуется контролируемое распыление топлива. Идеальна для систем, где важны стабильность пламени и низкий уровень недогоревших частиц.
Преимущества данной модели
- Точная подача топлива благодаря стабильной пропускной характеристике 2.25 gph.
- Широкий 80° угол распыла обеспечивает оптимальное покрытие камеры сгорания и способствует равномерному тепловыделению.
- Латунный корпус увеличивает срок службы форсунки при высоких температурах и минимизирует риск зарастания.
- Компактные размеры и малый вес упрощают замену и интеграцию в ограниченном пространстве горелочных блоков.
Монтаж и совместимость
Форсунка разработана для прямой установки в соответствующие держатели горелок серии OD S. При замене рекомендуется проверять сопоставимость посадочных размеров и соответствие гидравлической схеме горелки. Конструкция позволяет использовать форсунку как стандартную запасную часть в комплектах для ремонта горелок и котлов.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8134 — форсунка исполнения OD-S с расходом 2,25 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,25 USgal/h, 80° (030F8134)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
