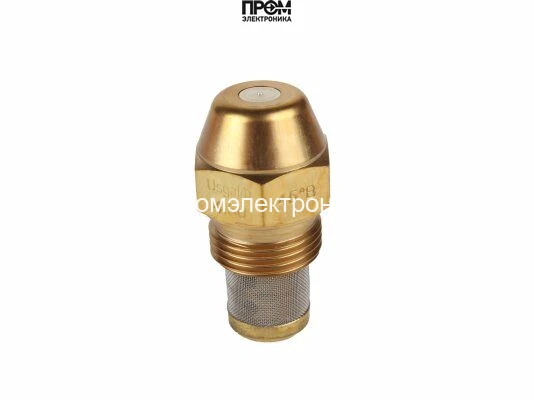

Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071)
Форсунка Danfoss OD-B: 4,50 USgal/h, 45°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071)
Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071) — арт: 030B0071
Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071) (арт. 030B0071, также встречается под 030B0083) предназначена для устойчивой и экономичной подачи топлива в высоконапорных горелочных устройствах бытовых и коммерческих котельных установок. Модель обеспечивает полусплошной рисунок распыления с углом 45°, что гарантирует равномерное распределение топлива по камере сгорания и стабильную работу горелки при разных режимах нагрузки.
Конструкция и материалы
- Корпус: прочный конический латунный корпус, устойчивый к коррозии и механическим нагрузкам.
- Фильтрация: встроенный монель-металлический фильтр с глубиной очистки 140 мкм, предотвращающий засорение распылителя и обеспечивающий стабильную пропускную способность.
- Тип соединения: резьбовое, с ободом под монтажный ключ для удобства установки и демонтажа.
- Рисунок распыла: полусплошной, угол 45° — оптимален для равномерного покрывания горелочной камеры.
Где используется
Форсунка применима в системах отопления и котельных установках для работы с любым видом жидкого топлива: экологически адаптирована к дизельному топливу и другим горючим составам. Рекомендуется для бытовых и коммерческих горелок высокого давления, где требуется точный распыл, надежная фильтрация и простота обслуживания.
Преимущества модели
- Стабильная подача топлива при изменении рабочих условий.
- Снижение риска засоров благодаря монель-фильтру 140 мкм.
- Удобство монтажа и обслуживания: резьбовое соединение и обод под ключ.
- Соответствие стандартам качества EN, что подтверждает безопасность эксплуатации и долговечность.
Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071) — оптимальный выбор для гарантийно стабильной и длительной эксплуатации горелочных установок. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0071 — форсунка исполнения OD-B с расходом 4,50 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
4,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 4,50 USgal/h, 45° (030B0071)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 4,50 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
