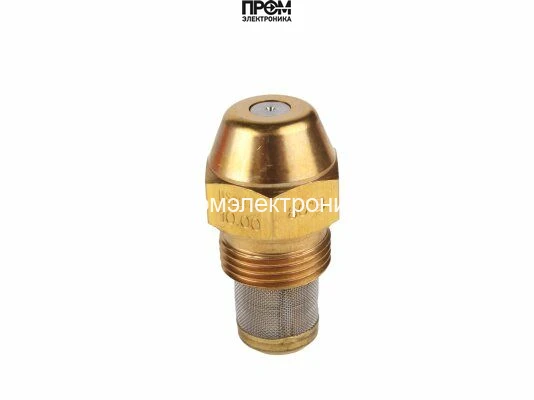

Форсунка Danfoss OD-B 10,00 USgal/h, 80° (030B0235)
Форсунка Danfoss OD-B: 10,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 10,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 10,00 USgal/h, 80° (030B0235)
Форсунка Danfoss OD 10.00 / 80º B, арт: 030B0235
Форсунка Danfoss OD 10.00 / 80º B (арт. 030B0235) — конструктивно завершённый элемент для горелок высокого давления, предназначенный для бытового и коммерческого применения. Корпус выполнен из латуни, что обеспечивает odporность к механическим и температурным нагрузкам и продлевает срок службы при интенсивной эксплуатации. Внутренние компоненты включают распылитель, завихритель, фильтр и ограничитель, что обеспечивает стабильную и точную подачу топлива.
Тип распыления: полусплошной; угол подачи 80° — обеспечивает равномерное распределение факела и оптимальную смесь топлива с воздухом при работе высоконагрузочных горелочных устройств. Пропускная способность форсунки — 10 гал/ч, что делает её эффективным выбором для систем, требующих стабильной подачи топлива в средних расходных режимах.
Форсунка соответствует европейским стандартам EN, что подтверждает её качество и эксплуатационную надёжность. Для защиты от засорения и снижения риска потери пропускной способности форсунка оснащена фильтром из монель-металла с максимальной степенью очистки 140 мкм. Такое решение минимизирует риск образования отложений в распылителе и сохраняет режимы распыла на протяжении длительного срока эксплуатации.
Монтаж осуществляется посредством резьбового соединения; наличие монтажного обода позволяет фиксировать деталь ключом, обеспечивая точную и надёжную установку без деформации корпуса. Компактная конструкция и качественные материалы делают модель пригодной для быстрой замены в полевых условиях и при сервисном обслуживании.
Области применения: горелки отопительных котлов, промышленные и коммерческие горелочные установки, нагревательные агрегаты и теплогенераторы, где требуется точный контроль подачи топлива и стабильный факел. Рекомендуется в системах, эксплуатирующихся при высоком давлении и переменных режимах работы.
Ключевые характеристики: латунный корпус; полусплошной распыл; угол 80°; пропускная способность 10 гал/ч; фильтр из монель-металла 140 мкм; резьбовое соединение с монтажным ободом; наличие распылителя, завихрителя и ограничителя; соответствие EN.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0235 — форсунка исполнения OD-B с расходом 10,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
10,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 10,00 USgal/h, 80° (030B0235)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 10,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
