Форсунка Danfoss OD-H 2,25 USgal/h, 80° (030H8134)

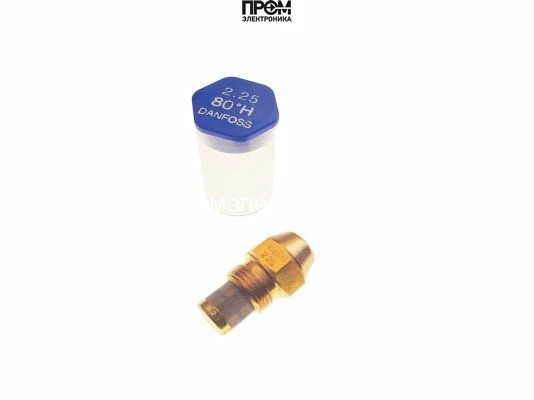

Форсунка Danfoss OD-H: 2,25 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,25 USgal/h, 80° (030H8134)
Форсунка Danfoss OD-H 2,25 USgal/h, 80° (030H8134) — арт. 030H8134
Форсунка Danfoss OD-H 2,25 USgal/h, 80° (030H8134) (030H8134) — специализированное решение для распыления жидких топлив на горелках малой мощности. Конструкция направлена на стабильное образование однородной топливно-воздушной смеси и обеспечение эффективного сгорания мазута и дизельного топлива с минимальными выбросами.
Ключевые характеристики
- Модель: OD 2.25/80º H, артикул: 030H8134.
- Угол распыла: 80° — полая струя для равномерного покрытия камеры сгорания.
- Корпус из латуни с конической головкой — высокая механическая прочность и точность установки.
- Фильтр из монель-металла — эффективная очистка топлива, задерживает частицы ≥ 140 мкм.
- Оптимизирована для жидких топлив: мазут, дизельное топливо.
- Встроенные защитные механизмы — повышенная долговечность и надежность в эксплуатации.
Преимущества
- Равномерная подача топлива и стабильный распыл — уменьшение неполного сгорания и СО-выбросов.
- Фильтрация монель-элементом снижает риск засорения распылителя и обеспечивает длительный срок службы.
- Латунный корпус и коническая головка гарантируют герметичность и простоту монтажа/обслуживания.
- Угол распыла 80° обеспечивает эффективное распределение топлива в ограниченных камерах сгорания.
Область применения
Форсунка предназначена для установки на горелки малой мощности и применяется в котлах бытового и мелкого промышленного назначения, отопительных и технологических печах, установках доведения топлива, а также в системах, где требуется точное дозирование мазута или дизеля и снижение выбросов при сгорании.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8134 — форсунка исполнения OD-H с расходом 2,25 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,25 USgal/h, 80° (030H8134)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
