Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906)

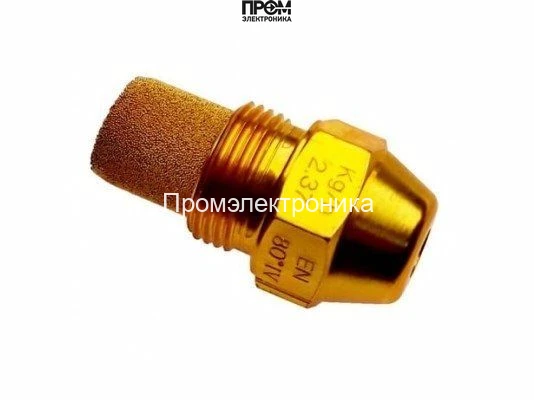

Форсунка Danfoss OD-H: 0,45 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,45 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906)
Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906) — Арт: 030H6906
Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906) (арт. 030H6906) — специализированный распылительный элемент для масляных горелок и систем подачи жидкого топлива. Изготовлена из латуни, что обеспечивает устойчивость к коррозии и высокую механическую прочность при длительной эксплуатации. Конусная форма корпуса и полый рисунок распыла гарантируют стабильную работу в широком диапазоне режимов.
- Материал: латунь
- Пропускная способность: 0.45 галлона в час (0.45 gph)
- Угол распыла: 60°
- Тип распыла: полый (hollow)
- Габариты: 1.6×1.6×3.2 см
- Масса нетто: 0.03 кг
- Серия: Danfoss OD H
Ключевые преимущества данной модели — точность дозирования топлива и равномерность факела за счет полого рисунка распыла и заданного угла 60°. Пропускная способность 0.45 gph обеспечивает оптимальную подачу при средних нагрузках, что способствует стабильному горению и снижению нерегулярных выбросов невоспламенённого топлива.
Область применения: форсунка предназначена для использования в бытовых и промышленных масляных горелках, отопительных котлах, промышленных печах и ретрофитных решениях, где требуется компактный дозирующий элемент с конусной формой. Подходит для замены штатных сопел в системах, рассчитанных на параметры 0.45 gph и угол распыла 60°, а также для настроек факела при пуско-наладочных работах.
Монтаж и совместимость: компактные размеры и стандартный посадочный конус облегчают установку в кузове горелки без дополнительной адаптации. Латунный корпус обеспечивает надежный контакт и долговременное сохранение геометрии форсунки, что важно для поддержания заданного рисунка распыла. Рекомендуется проверка соответствия резьбы и посадочного места при подборе для конкретной модели горелки.
Эксплуатационные характеристики: благодаря точной заводской калибровке обеспечивается стабильность производительности при типичных рабочих давлениях. Конструкция минимизирует риск образования капель и неравномерного топливоподачи, что повышает КПД горения и уменьшает необходимость частой регулировки горелки.
Компактность (1.6×1.6×3.2 см) и малый вес (0.03 кг) упрощают хранение и замену запасных частей на объектах с ограниченным пространством обслуживания. Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906) — практичное решение для систем, где требуется сочетание точности распыла и долговечности материала.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6906 — форсунка исполнения OD-H с расходом 0,45 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,45 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,45 USgal/h, 60° (030H6906)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,45 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
