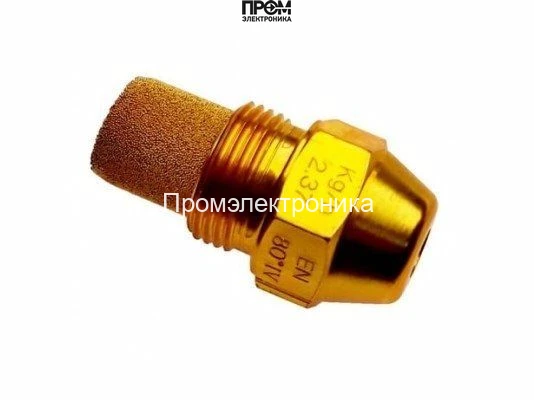

Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103)
Форсунка Danfoss OD-H: 0,35 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,35 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103)
Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103) — арт. 030H6103
Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103) (арт. 030H6103) предназначена для установки в бытовые маломощные горелки высокого давления, работающие на дизельном, мазутном и других жидких топливах. Стандартная коническая форма корпуса обеспечивает точную центровку в монтажном гнезде и удобство при монтаже и обслуживании.
Корпус изготовлен из латуни, стойкой к коррозионному воздействию топлива и циклическим температурным нагрузкам, что увеличивает срок службы компонента и сохраняет геометрические параметры распылителя в процессе эксплуатации. Распыл имеет тип «H» — полая струя с углом 60°, обеспечивающий равномерное распределение топлива и стабильное формирование факела в камере сгорания, снижая вероятность локальных перегревов.
Пропускная способность форсунки — 0.35 гал/ч с допустимым отклонением расхода не более ±4%, что обеспечивает точность дозирования топлива и воспроизводимость рабочих характеристик при регулировке горелочного оборудования. В конструкцию встроен фильтр глубокой очистки с эффективностью 30 мкм, выполненный со спеченными шариками: такая фильтрация надежно удерживает крупные частицы и уменьшает риск засорения сопла, обеспечивая стабильную гидравлическую характеристику и длительную работоспособность распылителя.
Основные технические параметры модели 030H6103: корпус — латунь; тип распыла — H (полая струя); угол распыла — 60°; расход — 0.35 гал/ч (±4%); фильтрация — 30 мкм со спеченными шариками. Конструкция предусматривает доступ к фильтру для плановой очистки без демонтажа всего узла, что упрощает техобслуживание и минимизирует простой оборудования.
Где используется: бытовые и полупрофессиональные масляные горелки высокого давления малого теплового диапазона; отопительные котлы малой мощности; резервные и автономные отопительные установки; лабораторные и мелкосерийные теплогенераторы; устройства, где требуется стабильная точность подачи и равномерная дисперсия дизельного или мазутного топлива.
Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103) — выбор для пользователей, которым важны точность расхода, равномерность распыла и повышенная стойкость к эксплуатационным нагрузкам. компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6103 — форсунка исполнения OD-H с расходом 0,35 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,35 USgal/h, 60° (030H6103)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,35 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
