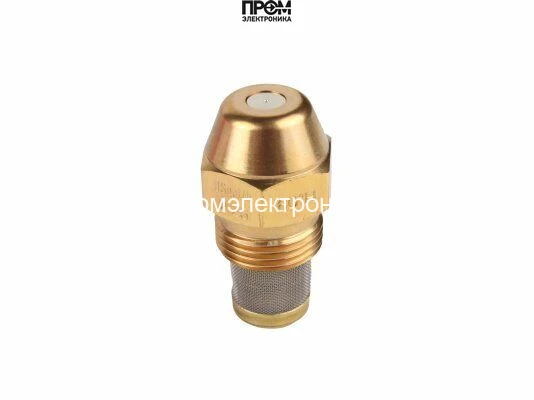

Форсунка Danfoss OD-H 2,25 USgal/h, 60° (030H6134)
Форсунка Danfoss OD-H: 2,25 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 2,25 USgal/h, 60° (030H6134)
Воздушная заслонка 136,5 x 236 мм — артикул 3012422-RL
Воздушная заслонка 136,5 x 236 мм (артикул: 3012422-RL) разработана для точного регулирования подачи воздуха в газовых и мазутных горелках Riello. Компактная геометрия корпуса и продуманная конструкция обеспечивают стабильный поток воздуха, повышая эффективность горения и снижая колебания пламени при изменении режима работы горелки.
Основные характеристики
- Габаритные размеры: 136,5 х 236 мм;
- Отверстия для крепления диаметром 5,45 мм — совместимость с типовыми монтажными схемами;
- Подходит для вала диаметром 10 мм и длиной 279 мм — обеспечивает надежное сопряжение с приводом заслонки;
- Износостойкие материалы и коррозионная стойкость — рассчитана на длительную эксплуатацию в агрессивных средах;
- В комплекте болты и прокладки для монтажа — готова к установке без дополнительных деталей.
Область применения
Заслонка предназначена для использования в горелочных устройствах Riello, где требуется регулировка объёма подаваемого воздуха: бытовые и промышленные котлы, теплогенераторы и горелочные модули с ручной или автоматической системой воздухорегулирования. Рекомендуется для систем, где важна точность дозирования воздуха при переходных режимах и при работе на подогретом топливе.
Преимущества и эксплуатационные особенности
- Стабилизация процесса горения за счёт точной формы направляющей поверхности;
- Упрощённый монтаж благодаря комплекту крепёжных элементов;
- Длительный срок службы благодаря применению износостойких материалов и корректной геометрии посадочных отверстий;
- Совместимость с валом Ø10 мм и длиной 279 мм исключает необходимость переделок при замене штатной заслонки.
Эта модель обеспечивает надёжный контроль воздушного потока и подходит для быстрой замены в полевых условиях. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6134 — форсунка исполнения OD-H с расходом 2,25 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 2,25 USgal/h, 60° (030H6134)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 2,25 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
