Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241)
Форсунка Danfoss OD-B: 13,50 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 13,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241)
Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241) (арт. 030B0241)

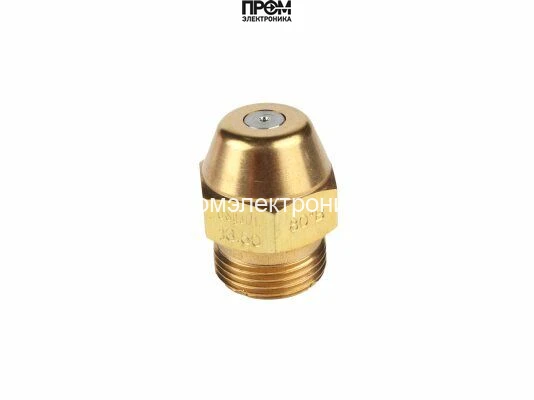

Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241) — коническая латунная форсунка с пропускной способностью 13.5 гал/ч и углом распыла 80°, разработанная для точного и равномерного распыления топлива в камерах сгорания. Модель имеет полусплошной тип распыла, обеспечивает стабильное факельное распределение и подходит для широкого круга горелочных и отопительных применений.
Ключевые характеристики
- Артикул: 030B0241; альтернативный артикул: 34031090.
- Пропускная способность: 13.5 галлонов в час (13.50).
- Угол распыла: 80° — равномерное распределение топлива по камере сгорания.
- Тип распыла: полусплошной (semi-solid) — комбинированная форма факела.
- Материал: латунь — высокая термостойкость и долговечность.
- Габариты: 1.6 × 1.6 × 2.1 см; вес: 0.03 кг — компактная и лёгкая конструкция.
- Серия: Danfoss OD B; конструкция: коническая форсунка для стабильной работы.
Области применения
Форсунка предназначена для использования в дизельных и мазутных горелках различного назначения: промышленные и бытовые отопительные котлы, тепловые пушки, промышленные горелочные агрегаты и установки сжигания топлива. Благодаря полусплошному распылу и углу 80° модель хорошо подходит для камер сгорания средней и большой площади, где требуется равномерное покрытие топливом и стабильное горение.
Особенности эксплуатации и совместимость
Компактные размеры и точная коническая геометрия обеспечивают простоту интеграции в существующие топливные узлы и горелочные блоки с требованиями к пропускной способности 13.5 гал/ч. Латунная конструкция гарантирует устойчивость к температурным нагрузкам и коррозионным воздействиям рабочей среды, что увеличивает срок службы при регулярной эксплуатации в отопительных и промышленных системах.
Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241) (арт. 030B0241; 34031090) — оптимальное решение для задач, требующих стабильного распыла топлива, точной подачи и долговечной конструкции.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0241 — форсунка исполнения OD-B с расходом 13,50 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
13,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 13,50 USgal/h, 80° (030B0241)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 13,50 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
