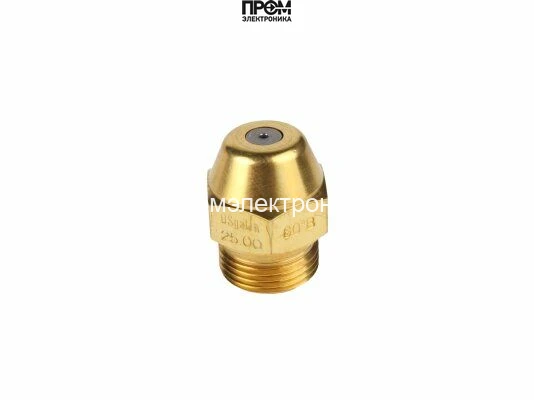

Форсунка Danfoss OD-B 25,00 USgal/h, 60° (030B0151)
Форсунка Danfoss OD-B: 25,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 25,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 25,00 USgal/h, 60° (030B0151)
Форсунка Danfoss OD-B 25,00 USgal/h, 60° (030B0151) — арт. 030B0151
Форсунка Danfoss OD-B 25,00 USgal/h, 60° (030B0151) — компактное и точное решение для систем распыла топлива и жидкостей, требующих стабильной работы и равномерного распределения струи. Модель обеспечивает пропускную способность 25 галлонов в час, коническую геометрию сопла и угол распыла 60º, что формирует полусплошной рисунок распыла для оптимального покрытия рабочей зоны.
- Артикул: 030B0151 (альтернативный артикул 34031099)
- Пропускная способность: 25.00 GPH
- Угол распыла: 60º
- Рисунок распыла: полусплошной
- Материал корпуса: латунь
- Размеры: 1.6 x 1.6 x 2.1 см
- Вес: 0.03 кг
- Серия: Danfoss OD B
Латунный корпус гарантирует коррозионную стойкость и долговечность при эксплуатации в условиях температурных и механических нагрузок. Полусплошной рисунок распыла снижает образование локальных перегрузок потоком, способствует равномерному сгоранию топлива и уменьшению дымности. Компактные габариты и небольшой вес упрощают монтаж в ограниченном пространстве горелок и теплообменного оборудования.
Где применяется
Форсунка предназначена для использования в промышленном и коммунально-бытовом оборудовании: горелки различных типов, котельные установки, нагревательные блоки и другие устройства, где необходима точность дозирования и стабильный распыл. Подходит для замены в узлах, где требуется пропускная способность 25 GPH и угол распыла 60º.
Особенности монтажа и эксплуатации
Для сохранения заявленных характеристик рекомендуется устанавливать форсунку в соответствии с технической документацией устройства, обеспечивать фильтрацию топлива и регулярную проверку работоспособности. Небольшие габариты облегчают доступ при замене; альтернативный артикул 34031099 упрощает поиск совместимых запчастей.
Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0151 — форсунка исполнения OD-B с расходом 25,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
25,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 25,00 USgal/h, 60° (030B0151)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 25,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
