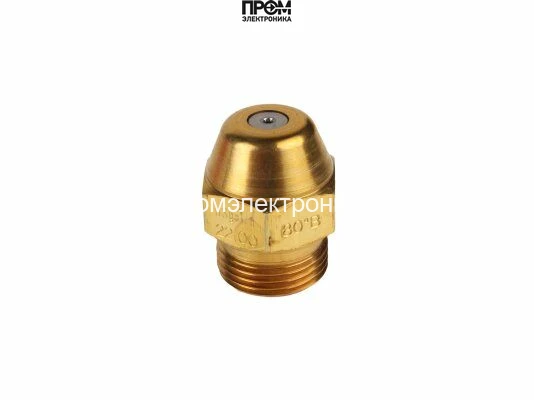

Форсунка Danfoss OD-B 22,00 USgal/h, 80° (030B0249)
Форсунка Danfoss OD-B: 22,00 USgal/h, 80°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 22,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 22,00 USgal/h, 80° (030B0249)
Форсунка Danfoss OD-B 22,00 USgal/h, 80° (030B0249) — Арт: 030B0249
Форсунка Danfoss OD-B 22,00 USgal/h, 80° (030B0249) (арт. 030B0249) — специализированный распылительный элемент для промышленных горелок высокого давления. Модель сконструирована для стабильной подачи жидких нефтяных топлив с равномерным распылом и длительным сроком службы благодаря конусному латунному корпусу с высокой коррозионной стойкостью.
- Пропускная способность: 22 галлона в час с допустимым отклонением ±4% (≈ 83,3 л/ч).
- Угол распыла: 80° — полусплошной рисунок распыла, обеспечивающий оптимальное покрытие зоны горения.
- Рисунок распыла: полусплошной — обеспечивает равномерное смешивание топлива с воздухом и улучшенное горение.
- Материал корпуса: латунь, конусная форма — повышенная износостойкость и защита от коррозии.
- Соединение: резьбовое — простой и надёжный монтаж на горелочных узлах и коллекторных головках.
- Комплектация: фильтр в комплект не входит — рекомендуется установка внешнего фильтра перед форсункой для защиты от механических примесей.
Применение: форсунка предназначена для промышленных тепловых установок — котловых горелок, отопительных и технологических печей, мобильных и стационарных горелочных блоков, где требуется точная подача жидких топлив (мазут, дизельное топливо, керосин и аналогичные светлые и тёмные фракции). Конструкция обеспечивает стабильную работу при высоком давлении в топливной магистрали и подходит для режимов с непрерывной и периодической подачей топлива.
Преимущества при эксплуатации: стабильная пропускная способность и узел распыла обеспечивают предсказуемую характеристику пламени, что облегчает наладку горелочного оборудования и поддержание оптимальной тепловой мощности. Резьбовое соединение ускоряет монтаж и замену, а латунный корпус снижает частоту обслуживания при корректной фильтрации топлива.
Рекомендации по подключению: перед установкой обеспечить наличие и исправность фильтра грубой очистки в топливопроводе; при монтаже соблюдать рекомендованный момент затяжки резьбового соединения и проверять отсутствие протечек при первом запуске.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0249 — форсунка исполнения OD-B с расходом 22,00 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
22,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 22,00 USgal/h, 80° (030B0249)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 22,00 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
