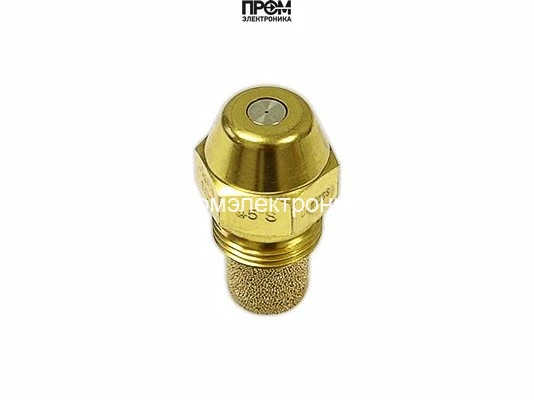

Форсунка Danfoss OD-S 2,25 USgal/h, 45° (030F4134)
Форсунка Danfoss OD-S: 2,25 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Места установки
- Дизельная горелка Elco VL 2.140
- Популярные серии
- Danfoss OD S
- Производительность
- 2,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 2,25 USgal/h, 45° (030F4134)
Форсунка Danfoss OD-S 2,25 USgal/h, 45° (030F4134) — арт. 030F4134
Форсунка Danfoss OD-S 2,25 USgal/h, 45° (030F4134) (арт. 030F4134) — штатная запчасть для дизельных горелок, разработанная для точного и равномерного распыления топлива. Модель обеспечивает расход 2,25 галлона в час при угле распыления 45º S, что гарантирует оптимальное смешивание топлива с воздухом и стабильное горение в различных режимах работы.
- Назначение: эффективное распыление топлива в дизельных горелках.
- Пропускная способность: 2,25 галл./ч.
- Угол конуса распыла: 45º S — равномерное покрытие зоны горения.
- Фильтрация: встроенный сетчатый фильтр из монель-металла защищает от частиц размером более 140 мкм.
- Материал корпуса: термостойкая и износостойкая латунь.
- Конструкция: стандартное исполнение с конической головкой для точного факела топлива.
Встроенный монель-фильтр повышает надежность эксплуатации, предотвращая попадание крупных загрязнений в распыляющую систему и продлевая срок службы форсунки. Корпус из латуни обеспечивает устойчивость к высоким температурам и износу, а коническая головка способствует формированию стабильной струи и равномерного распыла по всему рабочему сечению камеры сгорания.
Форсунка прошла контроль качества и сертифицирована на соответствие европейским стандартам рабочих характеристик и безопасности, что подтверждает её пригодность для интенсивной и длительной эксплуатации в отопительном оборудовании. Модель 030F4134 особенно эффективна при необходимости замены штатной форсунки с аналогичными параметрами расхода и угла распыла.
Область применения: предназначена для установки в дизельную горелку Elco VL 2.140, где требуется стабильный расход 2,25 галл./ч и угол распыла 45º S. Рекомендуется при обслуживании и замене форсунок для восстановления оптимальной работы горелочного узла.
Преимущества этой модели — точный расходный режим, надежная защита от механических загрязнений, устойчивость к перегреву и длительный ресурс работы при корректной эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4134 — форсунка исполнения OD-S с расходом 2,25 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
2,25 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 2,25 USgal/h, 45° (030F4134)
- Бренды
- Danfoss
- Места установки
- Дизельная горелка Elco VL 2.140
- Популярные серии
- Danfoss OD S
- Производительность
- 2,25 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
