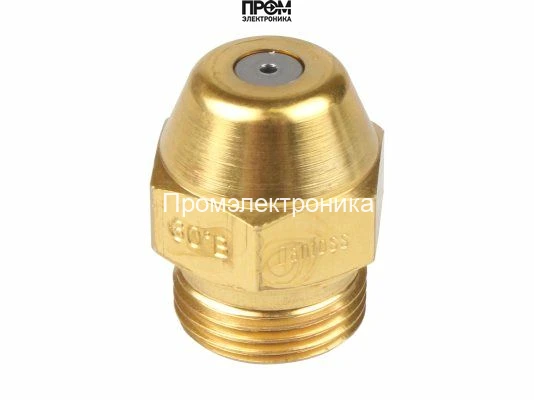

Форсунка Danfoss OD-B 19,50 USgal/h, 60° (030B0147)

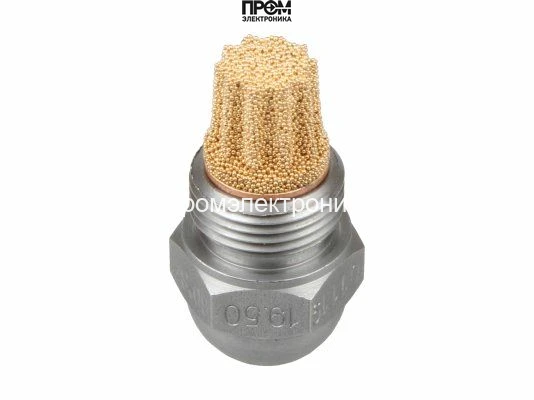

Форсунка Danfoss OD-B: 19,50 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 19,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 19,50 USgal/h, 60° (030B0147)
Форсунка Danfoss OD-B 19,50 USgal/h, 60° (030B0147) — арт. 030B0147
Форсунка Danfoss OD-B 19,50 USgal/h, 60° (030B0147) (арт. 030B0147) — специализированный распылительный элемент для масляных горелочных систем, сконструированный для стабильной работы в условиях повышенной нагрузки. Пропускная способность 19,50 галлона в час (gph) обеспечивает достаточный расход топлива для мощных котельных и промышленных отопительных установок, а угол распыла 60° и тип распыла B гарантируют равномерное распределение струи по камере сгорания.
Ключевые характеристики
- Модель: OD 19,50 / 60º B
- Артикул: 030B0147
- Пропускная способность: 19,50 gph
- Угол распыла: 60º
- Тип распыла: B
- Производство: Дания
Назначение и области применения
Форсунка предназначена для установки в котельных агрегатах, стационарных и модульных отопительных системах, промышленных горелках и тепловых установках, где требуется точный и стабильный распыл при высоких нагрузках. Применяется в системах, обеспечивающих центральное отопление, производственный пар и технологическое тепло, где критично поддержание оптимальной горелочной картины и минимизация колебаний мощности.
Преимущества и эксплуатационные особенности
- Стабильное распыливание при номинальной пропускной способности — ровная факелоподобная струя по всей площади камеры сгорания.
- Угол 60° обеспечивает равномерный охват зоны горения и снижает риск локального перегрева.
- Тип распыла B оптимизирован для сочетания высокой теплоотдачи и эффективного смесеобразования топлива с воздухом.
- Простота установки: конструкция позволяет быструю замену при ремонте горелки без сложной переналадки.
- Надежность в условиях длительной эксплуатации благодаря точной механической обработке и качественным материалам.
Форсунка подходит для оперативной замены в существующих горелочных блоках, когда требуется восстановить оптимальные параметры распыла и обеспечить стабильную работу системы отопления при повышенных нагрузках.
Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0147 — форсунка исполнения OD-B с расходом 19,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
19,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 19,50 USgal/h, 60° (030B0147)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 19,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
