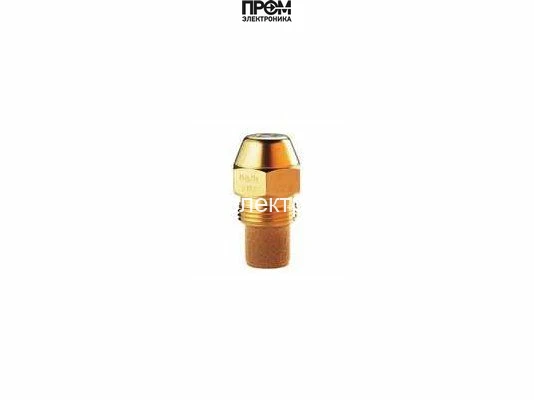

Форсунка Danfoss OD-B 15,00 USgal/h, 60° (030B0143)
Форсунка Danfoss OD-B: 15,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 15,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 15,00 USgal/h, 60° (030B0143)
Форсунка Danfoss OD-B 15,00 USgal/h, 60° (030B0143) — арт. 030B0143
Форсунка DANFOSS 15.00 / 60ºB OD (030B0143) — специализированный распылитель топлива с пропускной способностью 15,00 гал./ч и углом распыла 60º (тип B). Конструкция с конической головкой и полусплошным рисунком распыления обеспечивает равномерное дробление струи и оптимальное смешивание топливоповоздушной смеси, что важно для устойчивого горения и минимизации неполного сгорания.
Основные параметры и конструктивные особенности:
- Пропускная способность: 15,00 гал./ч — стабильная подача при штатных условиях эксплуатации.
- Угол распыла: 60º, тип B — обеспечивает требуемое покрытие камеры сгорания при типовых схемах горелок.
- Рисунок распыла: полусплошной — баланс между плотностью потока и разбросом капель.
- Фильтрация: встроенный сетчатый фильтр из монель-металла, степень очистки 140 µм — надежная защита от механических примесей и снижение риска засора.
- Соединение: 9/16-24UNEF-2A; монтажный ключ: 16 мм — стандартные размеры для простоты замены и обслуживания.
Области применения: форсунка предназначена для установки в стационарные и мобильные горелочные устройства, используемые в котельных, промышленных и коммунально-бытовых отопительных системах, а также в мазутных и дизельных горелках, где требуется точное распыление топлива и стабильная работа при различных типах жидкого топлива.
Преимущества при эксплуатации: коррозионно-устойчивая сетка из монель-сплава продлевает ресурс детали и уменьшает частоту обслуживания; коническая головка и полусплошной рисунок распыла повышают эффективность сгорания и снижают образование отложений в камере сгорания; стандартизированный резьбовой интерфейс и размер ключа обеспечивают быструю замену.
Форсунка Danfoss OD-B 15,00 USgal/h, 60° (030B0143) (арт. 030B0143) — решение для тех случаев, когда требуется надежное, предсказуемое распыление топлива и долговременная работа горелки при разнообразных режимах эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0143 — форсунка исполнения OD-B с расходом 15,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
15,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 15,00 USgal/h, 60° (030B0143)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 15,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
