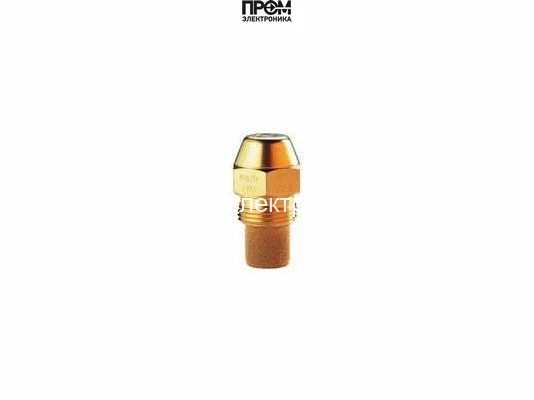

Форсунка Danfoss OD-B 17,00 USgal/h, 60° (030B0145)
Форсунка Danfoss OD-B: 17,00 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 17,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 17,00 USgal/h, 60° (030B0145)
Форсунка Danfoss OD-B 17,00 USgal/h, 60° (030B0145) — Арт: 030B0145
Форсунка Danfoss OD-B 17,00 USgal/h, 60° (030B0145) (арт. 030B0145) — высокоточный расходный элемент для горелочных систем, обеспечивающий стабильную подачу топлива и равномерное распыление. Расход 17,00 галлонов в час при стандартных условиях и распылитель типа B формируют заданную конусную картину распыла с углом 60° для оптимизации процессов горения в промышленных установках.
Ключевые характеристики
- Модель: OD 17,00 / 60º B
- Артикул: 030B0145
- Тип распылителя: B (конусный, регулируемая форма факела)
- Угол распыла: 60°
- Пропускная способность: 17,00 галлонов в час (gal/h)
- Назначение: стационарные и мобильные горелки в промышленных системах
Преимущества данной модели
- Стабильная и предсказуемая подача топлива при заданном расходе, что уменьшает колебания тепловой мощности.
- Равномерное распределение топлива за счёт угла распыла 60°, повышающее полноту сгорания и снижая образование отложений.
- Тип распылителя B обеспечивает контролируемую форму факела, совместимую с широким спектром горелочных камер.
- Конструкция, рассчитанная на длительную эксплуатацию при промышленных режимах работы.
Области применения
Форсунка применяется в промышленных и коммерческих горелках для котлов, печей, теплогенераторов и других установок, где требуется точная и стабильная подача жидкого топлива. Подходит для систем отопления и технологических процессов в энергетике, пищевой, химической и металлургической отраслях, а также в ремонтных и сервисных операциях при замене штатных форсунок.
Рекомендации по эксплуатации
- Использовать в составе горелочных блоков, рассчитанных на форсунки серии OD B и соответствующие монтажные гнёзда.
- Обеспечить надёжную фильтрацию топлива для предотвращения засорения отверстий распылителя.
- Контролировать рабочее давление и соответствие параметров форсунки проектным условиям.
- Периодически проверять факел и состояние седла при профилактических работах для сохранения заявленных характеристик.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0145 — форсунка исполнения OD-B с расходом 17,00 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
17,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: исполнение без встроенного фильтра. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 17,00 USgal/h, 60° (030B0145)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Производительность
- 17,00 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
