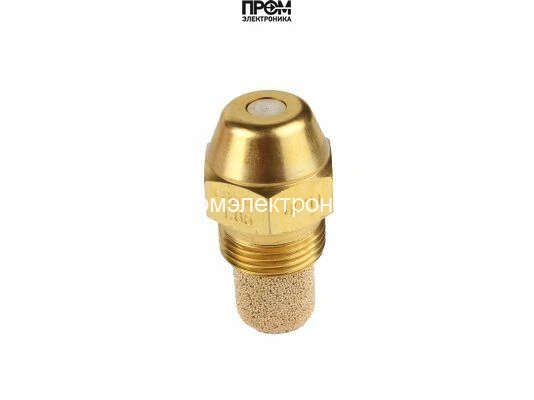

Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929)
Форсунка Danfoss OD-H: 1,65 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929)
Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929) — арт. 030H6929
Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929) (арт. 030H6929) представляет собой прецизионный распылитель топлива серии OD H, разработанный для стабильной и точной подачи горючего в горелочных и промышленных системах сжигания. Конструктивные особенности и материалы обеспечивают долговременную эксплуатацию и стабильную работу в условиях отопительных и технологических установок.
Ключевые характеристики
- Пропускная способность: 1.65 галлона/час (≈6.25 л/ч)
- Угол распыла: 60°
- Рисунок распыла: полый (hollow)
- Материал: латунь
- Форма: коническая
- Габариты: 1.6 × 1.6 × 3.2 см
- Масса: 0.03 кг
Преимущества данной модели
- Равномерное распыление топлива благодаря точной пропускной способности 1.65 гал/ч, что способствует стабильности пламени и экономичному расходу топлива.
- Угол 60° обеспечивает оптимальное распределение рабочей зоны распыла для эффективного смесеобразования в камере сгорания.
- Полый рисунок распыла улучшает контроль над факелом, снижая риск неполного сгорания и отклонений в работе горелки.
- Латунный корпус обеспечивает коррозионную стойкость и длительный срок службы при эксплуатационных нагрузках.
- Компактные габариты и коническая форма упрощают монтаж в ограниченном пространстве и улучшают направленность потока топлива.
Области применения
Форсунка применяется в бытовых и промышленных горелках, отопительных котлах, теплогенераторах и технологических установках, где требуется точная регулировка подачи жидкого топлива и стабильность процесса горения. Подходит для систем, требующих воспроизводимого распыла с заданным углом и расходом, включая ретрофит и сервисное обслуживание оборудования.
Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929) (030H6929) оптимальна там, где важны точность дозирования, однородность факела и долговечность расходного элемента.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6929 — форсунка исполнения OD-H с расходом 1,65 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,65 USgal/h, 60° (030H6929)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,65 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
