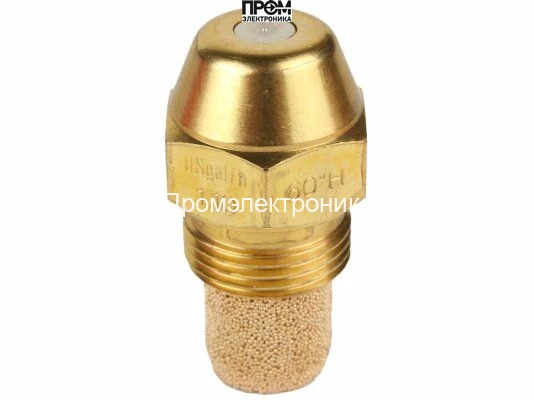

Форсунка Danfoss OD-H 1,10 USgal/h, 60° (030H6922)
Форсунка Danfoss OD-H: 1,10 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,10 USgal/h, 60° (030H6922)
Форсунка Danfoss OD-H 1,10 USgal/h, 60° (030H6922) — арт. 030H6922
Форсунка Danfoss OD-H 1,10 USgal/h, 60° (030H6922) (030H6922) — специализированный распылитель для высокодавленых отопительных горелок, обеспечивающий формирование равномерной полой струи под углом 60º. Конструкция и материалы разработаны для стабильной работы в условиях высокой температуры и агрессивного химического состава топлива.
Конструкция и материалы
- Корпус — латунированный, коническая форма для устойчивости к коррозии и перегреву.
- Распылитель формирует полую конусную струю (hollow cone) с рабочим углом 60º и расходом 1.10.
- Фильтр удаляет частицы размером более 75 мкм; фильтрующий элемент выполнен из спеченных бронзовых шариков для долговечности и надежной фильтрации.
- Монтаж — резьбовое соединение с шестигранным выступом для установки и затяжки ключом.
Рабочие характеристики
Форсунка рассчитана на высокое давление подачи топлива и обеспечивает стабильное дробление потока со сниженным образованием нагара и равномерным смешиванием с воздухом. Сочетание полой струи и точной фильтрации минимизирует риск засорения распылителя и поддерживает устойчивое горение на широком диапазоне нагрузок.
Области применения
- стационарные и промышленные отопительные горелки высокого давления;
- котельные установки и теплогенераторы на жидком топливе;
- промышленное отопление зданий и производственных помещений, где требуется точный контроль качества распыла;
- замена или восстановление форсунок в системах с требованием к углу распыла 60º и расходу 1.10.
Установка и обслуживание
Установка производится через резьбовое соединение с докруткой ключом по шестигранному выступу. Рекомендуется проводить регулярную проверку фильтра и очищать систему подачи топлива от механических загрязнений; при обнаружении износа фильтрующего элемента — замена для сохранения оптимальных параметров распыла.
Форсунка соответствует европейским стандартам качества и безопасности, что обеспечивает надежную эксплуатацию в различных технических условиях.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6922 — форсунка исполнения OD-H с расходом 1,10 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,10 USgal/h, 60° (030H6922)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
