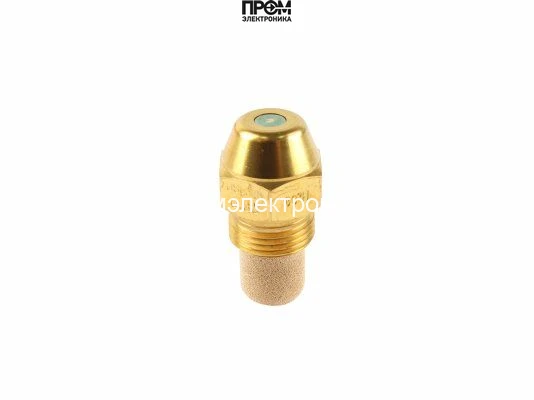

Форсунка Danfoss OD-H 0,30 USgal/h, 80° (030H8102)
Форсунка Danfoss OD-H: 0,30 USgal/h, 80°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,30 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,30 USgal/h, 80° (030H8102)
Форсунка Danfoss OD-H 0,30 USgal/h, 80° (030H8102) (арт. 030H8102)
Форсунка Danfoss OD-H 0,30 USgal/h, 80° (030H8102) — специализированное решение для маломощных горелок, обеспечивающее стабильное и эффективное распыление топлива. Модель предназначена для применения в бытовых, коммерческих и промышленных установках, работающих на мазуте, дизтопливе и других жидких горючих средах. Конструкция с коническим корпусом гарантирует точное позиционирование струй и равномерное распределение топлива по камере сгорания.
- Артикул: 030H8102
- Расход: 0,3 галлона в час
- Угол распыла: 80º
- Рисунок распыла: полый
- Фильтрация: встроенный фильтр удаляет механические примеси >0,3 мкм
- Наполнитель фильтра: бронзовые шарики
- Назначение: маломощные бытовые, коммерческие и промышленные горелки
Полый рисунок распыла при угле 80º обеспечивает широкий конус распыления и равномерное распределение капель по зоне горения, что повышает качество сгорания и снижает образование неполных продуктов горения. Встроенный фильтр с бронзовыми шариками увеличивает площадь фильтрации и устойчивость к механическому износу, минимизируя риск засорения распылителя и продлевая срок службы форсунки.
Благодаря конструктивным особенностям модель легко интегрируется в существующие горелочные узлы малой мощности, обеспечивая стабильную работу при длительной эксплуатации. Рекомендована там, где требуется точный расход топлива, равномерное распыление и высокая надежность работы при эксплуатации в условиях переменного качества топлива.
Ключевые преимущества: точный расход 0,3 гал/ч, широкий угол распыла 80º, полый рисунок для качественного сгорания, эффективная фильтрация >0,3 мкм с бронзовым наполнителем для долговечной эксплуатации.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H8102 — форсунка исполнения OD-H с расходом 0,30 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,30 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,30 USgal/h, 80° (030H8102)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,30 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- H (полый)
- Серия
- OD
