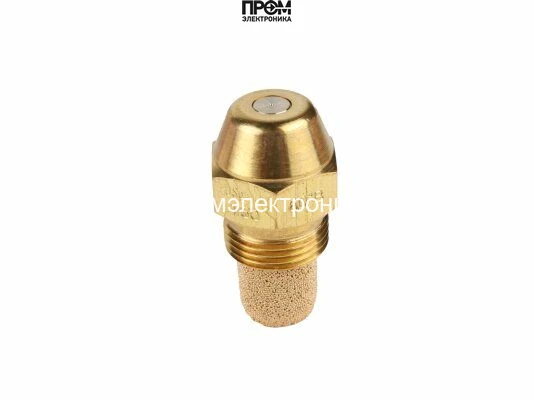

Форсунка Danfoss OD-B 1,50 USgal/h, 60° (030B0111)
Форсунка Danfoss OD-B: 1,50 USgal/h, 60°, полусплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-B 1,50 USgal/h, 60° (030B0111)
Форсунка Danfoss OD-B 1,50 USgal/h, 60° (030B0111) — арт. 030B0111
Форсунка Danfoss OD-B 1,50 USgal/h, 60° (030B0111) (арт. 030B0111) предназначена для высоконапорных горелок и обеспечивает точное, стабильное и равномерное распыление топлива. Конструкция форсунки оптимизирована для быстрого розжига, стабильного горения и полного сжигания топливной смеси при эксплуатации в бытовых и коммерческих установках отопления и энергооборудования.
Ключевые характеристики
- Модель: Danfoss OD 1.50 / 60º B, арт. 030B0111
- Угол подачи: 60º — равномерное распределение по камере сгорания
- Рисунок распыла: полусплошной — высокая однородность факела
- Материал корпуса: прочная латунь — повышенная коррозионная стойкость
- Фильтрация топлива: фильтр с бронзовыми шариками, задерживает частицы >75 мкм
- Тип монтажа: резьбовое соединение с шестигранным выступом для быстрого и надежного крепления
Преимущества и эксплуатационные особенности
Форсунка OD 1.50 / 60º B обеспечивает стабильную пропорцию топлива и воздуха за счет полусплошного распыла и фиксированного угла 60°. Латунный корпус гарантирует длительный срок службы при контакте с разными типами жидкого топлива. Встроенная система фильтрации с бронзовыми шариками предотвращает засорение распылителя и сохраняет пропускную способность, что особенно важно при использовании топлива с примесями или в условиях нерегулярного обслуживания.
Области применения
Используется в высоконапорных горелках для отопительных котлов, промышленных и коммерческих теплогенераторов, сушильных установок и иных систем, требующих точного распыла топлива. Подходит для работы с различными видами жидкого топлива в бытовых котельных и коммерческих объектах с требованием стабильного горения и высокой тепловой эффективности.
Монтаж и обслуживание
Резьбовое соединение и шестигранный выступ обеспечивают удобство установки и надежную фиксацию при монтаже ключом. Рекомендуется регулярная проверка и очистка фильтра с бронзовыми шариками для поддержания оптимальной производительности и предотвращения износа распылителя.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030B0111 — форсунка исполнения OD-B с расходом 1,50 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,50 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. B (Semi-solid) обозначает полусплошной рисунок. Распределение капель сочетает особенности полого и сплошного конуса.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-B 1,50 USgal/h, 60° (030B0111)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD B
- Серия форсунки
- OD
- Производительность
- 1,50 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- B (полусплошной)
- Серия
- OD
