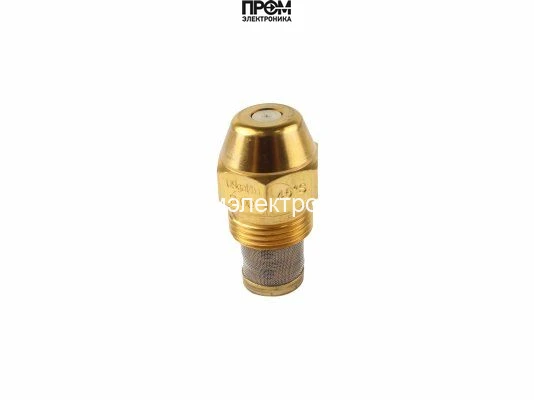

Форсунка Danfoss OD-S 3,00 USgal/h, 45° (030F4140)
Форсунка Danfoss OD-S: 3,00 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 3,00 USgal/h, 45° (030F4140)
Форсунка Danfoss OD-S 3,00 USgal/h, 45° (030F4140) — арт. 030F4140
Форсунка Danfoss OD-S 3,00 USgal/h, 45° (030F4140) (арт. 030F4140) — высокоточная сменная форсунка для масляных горелок и отопительных агрегатов. Корпус выполнен из латуни с конической головкой, что обеспечивает стабильное и равномерное распыление топлива под углом 45º и расходом 3.00. Конструкция рассчитана на длительную эксплуатацию при непрерывных рабочих циклах и обеспечивает эффективное сгорание с минимальными потерями топлива.
Ключевые характеристики
- Тип: OD S
- Расход: 3.00
- Угол распыла: 45º
- Материал корпуса: латунь
- Фильтр: встроенный фильтр из монель-металла, очистка до 140 µм
- Контроль качества: визуальная и электронная проверка
Преимущества модели
- Точная конусная головка — равномерный факел и оптимальная дисперсия капель;
- Монель-фильтр 140 µм — защита от механических частиц и снижение риска засорения;
- Высокая пропускная способность — стабильная производительность на протяжении длительного времени;
- Двойной контроль качества — гарантия соответствия параметров заводским допускам.
Области применения
Форсунка предназначена для использования в следующих типах оборудования: бытовые и промышленные мазутные горелки, отопительные котлы и котельные установки, печи и тепловые агрегаты с атмосферным и механическим распылением топлива. Рекомендуется для систем, где требуется точная регулировка факела и стабильный тепловой эффект при эксплуатации в режимах переменной нагрузки.
Рекомендации по эксплуатации
Для поддержания эффективной работы и снижения вредных выбросов рекомендуется ежегодная замена форсунки. Регулярная проверка и очистка системы в сочетании с заменой форсунки обеспечат бесперебойную работу отопительного оборудования и продлят срок службы узлов горелки.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4140 — форсунка исполнения OD-S с расходом 3,00 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
3,00 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: сетчатый фильтр 140 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 3,00 USgal/h, 45° (030F4140)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 3,00 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
