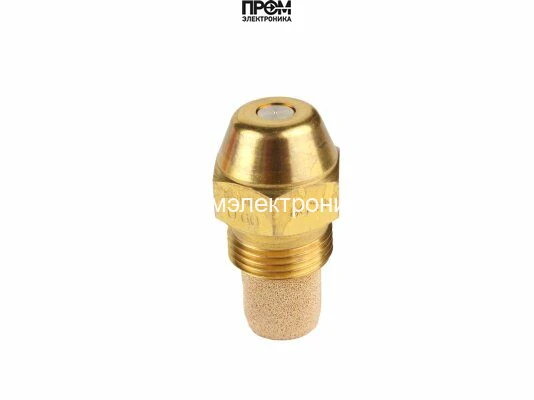

Форсунка Danfoss OD-H 0,60 USgal/h, 60° (030H6912)
Форсунка Danfoss OD-H: 0,60 USgal/h, 60°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,60 USgal/h, 60° (030H6912)
Форсунка Danfoss OD-H 0,60 USgal/h, 60° (030H6912) — арт. 030H6912
Форсунка Danfoss OD 0.60 / 60° H (арт. 030H6912) — специализированное распылительное устройство для горелок высокого давления. Конусный латунный корпус обеспечивает повышенную прочность и коррозионную стойкость, а конструктивные решения гарантируют равномерное распределение топлива при стабильной геометрии факела распыла.
- Тип: форсунка для жидкого топлива
- Обозначение: OD 0.60 / 60° H
- Артикул: 030H6912
- Угол распыла: 60°
- Конструкция корпуса: латунь, коническая форма
- Фильтрация: очищение от частиц > 45 мкм, наполнитель — спеченные бронзовые шарики
- Монтаж: резьбовая фиксация с монтажным ободом для затяжки специальным ключом
Встроенный фильтр на основе спеченных бронзовых шариков предотвращает засорение рабочей головки и сохраняет нормальную пропускную способность при длительной эксплуатации. Очищение топлива от частиц размером более 45 мкм снижает риск повреждений и продлевает ресурс форсунки, обеспечивая стабильную работу горелочного узла.
Резьбовая фиксация и монтажный обод упрощают установку и демонтаж при техническом обслуживании: обод служит опорной плоскостью для ключа при точной затяжке, что минимизирует деформации корпуса и сохраняет герметичность соединения.
Применение: форсунка предназначена для бытовых и коммерческих горелок, котельных установок и промышленных отопительных агрегатов, где требуется точное дозирование и равномерное распыление топлива под высоким давлением. Подходит для систем, использующих различные виды жидкого топлива, при условии соответствующей подготовки и фильтрации подачи.
Преимущества модели: высокая механическая прочность латунного корпуса, равномерность факела распыла 60°, защита от механических загрязнений за счёт спечённого бронзового фильтра и удобство монтажных операций благодаря монтажному ободу. Изготовление с учётом европейских стандартов обеспечивает надежность и долговечность в разных эксплуатационных условиях.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H6912 — форсунка исполнения OD-H с расходом 0,60 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,60 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,60 USgal/h, 60° (030H6912)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,60 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- H (полый)
- Серия
- OD
